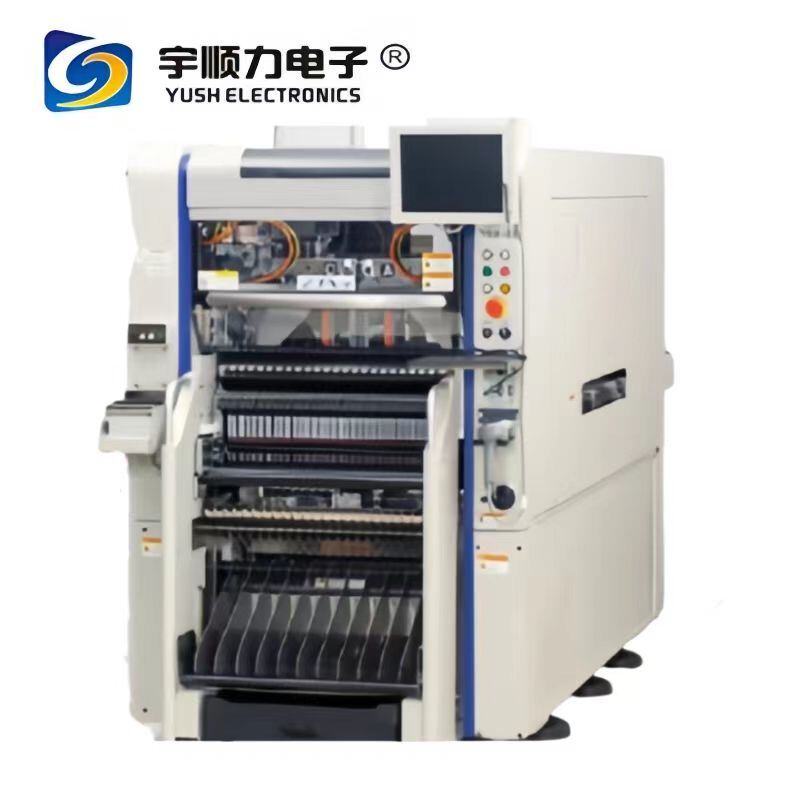

Flexible Response High Mounting Quality High-Speed Modular SMT Chip Mounter

পণ্যের বিবরণ

উৎপত্তি স্থল: জিয়াংসু, চীন

পরিচিতিমুলক নাম: YUSH

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: 1 সেট

মূল্য: $9,800 / set

সেরা দাম পান

পণ্যের বিবরণ

পণ্যের বর্ণনা

বিশেষভাবে তুলে ধরা:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                high-speed SMT chip mounter, modular PCB depaneling machine, flexible response chip mounter


ওজন:	2100 কেজি	প্রযোজ্য পিসিবি:	L700xW460mm থেকে L50xW50mm
গতি:	200,000CPH (আরএস হেড ব্যবহার করার সময়)	প্রযোজ্য উপাদান:	0201* থেকে 6.5 মিমি (উচ্চতা 2.0 মিমি বা তার কম)
মাউন্টিং নির্ভুলতা:	+/-35μm (25μm) Cpk ≥1.0 (3)	ফিডার সংখ্যা:	সর্বোচ্চ আরএস হেড সহ 80টি ফিডার
পাওয়ার সাপ্লাই:	3-ফেজ AC 200/208/220/240/380/400/416V +/-10%	এয়ার সাপ্লাই:	0.45MPa বা তার বেশি, পরিষ্কার, শুষ্ক অবস্থায়
বাহ্যিক মাত্রা:	L1,000×W2,100×H1,550mm	গতি (MU head):	58,000CPH (এমইউ হেড ব্যবহার করার সময়)
প্রযোজ্য উপাদান (MU):	0402 থেকে 45×100 মিমি (উচ্চতা 15 মিমি বা কম)	মাউন্টিং নির্ভুলতা (MU):	+/-40μm (30μm) Cpk ≥1.0 (3σ)
ফিডার সংখ্যা (MU):	MU বা FL হেড সহ 92 ফিডার	সর্বোচ্চ ফিডার (RS+MU):	সর্বোচ্চ RS x 2 + MU x 2 হেড সহ 84টি ফিডার
উপাদান উচ্চতা (MU):	উচ্চতা 25.5 মিমি বা তার কম

ওজন:	2100 কেজি
প্রযোজ্য পিসিবি:	L700xW460mm থেকে L50xW50mm
গতি:	200,000CPH (আরএস হেড ব্যবহার করার সময়)
প্রযোজ্য উপাদান:	0201* থেকে 6.5 মিমি (উচ্চতা 2.0 মিমি বা তার কম)
মাউন্টিং নির্ভুলতা:	+/-35μm (25μm) Cpk ≥1.0 (3)
ফিডার সংখ্যা:	সর্বোচ্চ আরএস হেড সহ 80টি ফিডার
পাওয়ার সাপ্লাই:	3-ফেজ AC 200/208/220/240/380/400/416V +/-10%
এয়ার সাপ্লাই:	0.45MPa বা তার বেশি, পরিষ্কার, শুষ্ক অবস্থায়
বাহ্যিক মাত্রা:	L1,000×W2,100×H1,550mm
গতি (MU head):	58,000CPH (এমইউ হেড ব্যবহার করার সময়)
প্রযোজ্য উপাদান (MU):	0402 থেকে 45×100 মিমি (উচ্চতা 15 মিমি বা কম)
মাউন্টিং নির্ভুলতা (MU):	+/-40μm (30μm) Cpk ≥1.0 (3σ)
ফিডার সংখ্যা (MU):	MU বা FL হেড সহ 92 ফিডার
সর্বোচ্চ ফিডার (RS+MU):	সর্বোচ্চ RS x 2 + MU x 2 হেড সহ 84টি ফিডার
উপাদান উচ্চতা (MU):	উচ্চতা 25.5 মিমি বা তার কম

Flexible Response High Mounting Quality High-Speed Modular SMT Chip Mounter

The Flexible Response High Mounting Quality High-Speed Modular SMT Chip Mounter delivers exceptional performance with revolutionary productivity and precision mounting capabilities for advanced electronics manufacturing.

Key Features

Revolutionary productivity of 200,000 CPH - world's fastest speed on a compact platform
Highest productivity in the world for SMT mounting applications
Flexible response for different production configurations and requirements
Advanced technology supporting high mounting quality and superior machine operating rate

Technical Specifications

Model	4-Beam, 4-Head Spec. (YS-40R4)	2-Beam, 2-Head Spec. (YS-40R2)
Applicable PCB	L700×W460mm to L50×W50mm
Speed	200,000 CPH (When using RS head)	58,000 CPH (When using MU head)
Applicable components	0201* to 6.5mm (Height 2.0mm or less) *option 03015 to 45×60m (Height 15mm or less)	0402 to 45×100mm (Height 15mm or less) 0603 to 45×100mm (Height 25.5mm or less)
Mounting accuracy	+/-35μm (25μm) Cpk ≥1.0 (3σ)	+/-40μm (30μm) Cpk ≥1.0 (3σ)
Number of component types	Max. 80 feeders with RS heads Max. 88 feeders with MU heads Max. 84 feeders with RS x 2 + MU x 2 heads * 8mm width tape conversion	92 feeders with MU or FL heads
Power supply	3-Phase AC 200/208/220/240/380/400/416V +/-10%
Air supply source	0.45MPa or more, in clean, dry state
External dimension	L1,000×W2,100×H1,550mm
Weight	Approx. 2,100 kg
