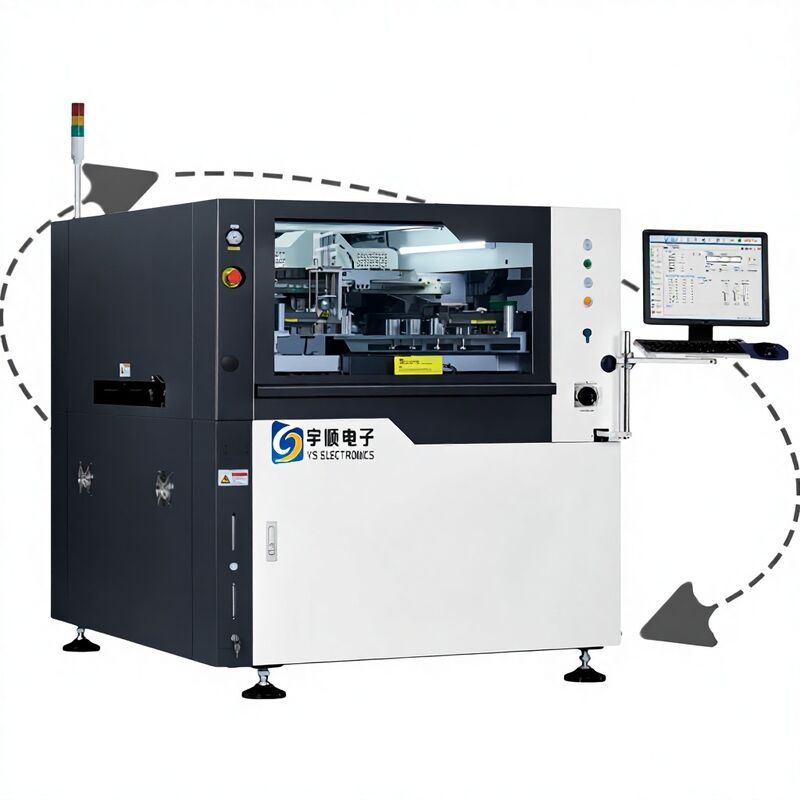

YS-GT উচ্চ নির্ভুলতা সম্পূর্ণ স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টার পিসিবি-র জন্য

পণ্যের বিবরণ

উৎপত্তি স্থল: জিয়াংসু, চীন

পরিচিতিমুলক নাম: YUSH

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: 1 সেট

মূল্য: $13,000-16,000 / set

সেরা দাম পান

পণ্যের বিবরণ

পণ্যের বর্ণনা

বিশেষভাবে তুলে ধরা:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                উচ্চ নির্ভুলতা সোল্ডার পেস্ট প্রিন্টার, সম্পূর্ণ স্বয়ংক্রিয় পিসিবি প্রিন্টার, YS-GT সোল্ডার পেস্ট মেশিন


ওজন:	1100 কেজি	বোর্ডের সর্বোচ্চ আকার:	510510mm (ঐচ্ছিক আপগ্রেড: 610510mm)
ন্যূনতম বোর্ডের আকার:	50*50 মিমি	পরিবহন গতি:	1500 মিমি/সেকেন্ড (সর্বোচ্চ)
মুদ্রণের গতি:	10~200মিমি/সেকেন্ড	প্রিন্ট চাপ:	0.5 ~ 20 কেজি
শক্তির উৎস:	AC:220±10%,50/60Hz 2.2KW	মেশিনের মাত্রা:	1500 ((H) মিমি
বায়ুর চাপ:	4~6Kgf/cm²	অপারেটিং তাপমাত্রা:	-20 ℃ ~+45 ℃ ℃
অবস্থানের নির্ভুলতা পুনরাবৃত্তি করুন:	±10um@6σ,CPK≥2.0	প্রিন্ট নির্ভুলতা:	±18um@6σ,CPK≥2.0
বোর্ড বেধ:	0.4 ~ 6 মিমি	সর্বোচ্চ বোর্ড ওজন:	5 কেজি
মেশিনের দৈর্ঘ্য:	1240 (L) মিমি

ওজন:	1100 কেজি
বোর্ডের সর্বোচ্চ আকার:	510510mm (ঐচ্ছিক আপগ্রেড: 610510mm)
ন্যূনতম বোর্ডের আকার:	50*50 মিমি
পরিবহন গতি:	1500 মিমি/সেকেন্ড (সর্বোচ্চ)
মুদ্রণের গতি:	10~200মিমি/সেকেন্ড
প্রিন্ট চাপ:	0.5 ~ 20 কেজি
শক্তির উৎস:	AC:220±10%,50/60Hz 2.2KW
মেশিনের মাত্রা:	1500 ((H) মিমি
বায়ুর চাপ:	4~6Kgf/cm²
অপারেটিং তাপমাত্রা:	-20 ℃ ~+45 ℃ ℃
অবস্থানের নির্ভুলতা পুনরাবৃত্তি করুন:	±10um@6σ,CPK≥2.0
প্রিন্ট নির্ভুলতা:	±18um@6σ,CPK≥2.0
বোর্ড বেধ:	0.4 ~ 6 মিমি
সর্বোচ্চ বোর্ড ওজন:	5 কেজি
মেশিনের দৈর্ঘ্য:	1240 (L) মিমি

YS-GT উচ্চ নির্ভুলতা সম্পূর্ণ স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টার পিসিবি-র জন্য

পিসিবি-র জন্য YS-GT হাই প্রিসিশন ফুলি অটোমেটিক সোল্ডার পেস্ট প্রিন্টার

YS-GT ফুলি অটোমেটিক সোল্ডার পেস্ট প্রিন্টার পিসিবি অ্যাসেম্বলি অ্যাপ্লিকেশনের জন্য ব্যতিক্রমী নির্ভুলতা এবং দক্ষতা সরবরাহ করে, উন্নত অটোমেশন এবং শক্তিশালী পারফরম্যান্স বৈশিষ্ট্য সহ।

মেশিন পারফরম্যান্স স্পেসিফিকেশন

প্যারামিটার	স্পেসিফিকেশন
পুনরাবৃত্তি অবস্থান নির্ভুলতা	±১০μm @৬σ, CPK≥২.০
প্রিন্ট নির্ভুলতা	±১৮μm @৬σ, CPK≥২.০
NCP-CT (পরিষ্কার এবং প্রিন্টিং বাদ দিয়ে)	<৭.৫ সেকেন্ড
HCP-CT (পরিষ্কার এবং প্রিন্টিং সহ)	১৮ সেকেন্ড/পিস
প্রসেস CT	৪ মিনিট
ট্রান্সফার লাইন CT	২ মিনিট

সাবস্ট্রেট প্রসেসিং প্যারামিটার

প্যারামিটার	স্পেসিফিকেশন
সর্বাধিক বোর্ড আকার	৫১০×৫১০মিমি (ঐচ্ছিক আপগ্রেড: ৬১০×৫১০মিমি)
সর্বনিম্ন বোর্ড আকার	৫০×৫০মিমি
বোর্ড পুরুত্ব	০.৪~৬মিমি
ক্যামেরা মেকানিক্যাল রেঞ্জ	৫২৮×৫১০মিমি
সর্বাধিক বোর্ড ওজন	৫ কেজি
বোর্ড প্রান্ত ক্লিয়ারেন্স	২.৫মিমি
বোর্ড উচ্চতা	২৩মিমি ট্রেট আইটেম পিনের বাইরে
পরিবহন গতি	৯০০±৪০মিমি
সর্বাধিক পরিবহন গতি	সেগমেন্টেড কন্ট্রোল, ১৫০০মিমি/সেকেন্ড (সর্বাধিক)
পরিবহন দিক	এক পর্যায়

প্রিন্টিং প্যারামিটার

প্যারামিটার	স্পেসিফিকেশন
প্রিন্ট গতি	১০~২০০মিমি/সেকেন্ড
প্রিন্ট চাপ	০.৫~২০কেজি
প্রিন্ট মোড	এক/দুইবার
স্কুইজি টাইপ	রাবার/স্কুইজি ব্লেড (কোণ ৪৫/৫৫/৬০)
স্ন্যাপ-অফ	০~২০মিমি
স্ন্যাপ-স্পিড	০~২০মিমি/সেকেন্ড
টেমপ্লেট ফ্রেম আকার	৪৭০×৩৭০মিমি~৭৩৭×৭৩৭মিমি
স্টিল মেশ পজিশনিং পদ্ধতি	স্বয়ংক্রিয় Y-দিক পজিশনিং

পরিষ্কার করার প্যারামিটার

প্যারামিটার	স্পেসিফিকেশন
পরিষ্কার করার সিস্টেম	শুষ্ক, ভেজা, ভ্যাকুয়াম তিন মোড
উচ্চ গতির পরিষ্কার	ইন্টিগ্রেটেড এবং ওয়েভ ক্লিনিং
পরিষ্কার করার সিস্টেম	সাইড স্প্রে টাইপ
পরিষ্কার করার স্ট্রোক	স্বয়ংক্রিয় জেনারেশন
পরিষ্কার করার অবস্থান	পোস্ট ক্লিনিং
পরিষ্কার করার গতি	১০-২০০মিমি/সেকেন্ড
পরিষ্কার করার তরল ব্যবহার	স্বয়ংক্রিয় এবং ম্যানুয়ালি অ্যাডজাস্টেবল
পরিষ্কার করার কাগজ ব্যবহার	স্বয়ংক্রিয় এবং ম্যানুয়ালি অ্যাডজাস্টেবল

ভিশন সিস্টেম প্যারামিটার

প্যারামিটার	স্পেসিফিকেশন
CCD FOV	১০×৮মিমি
ক্যামেরা টাইপ	১৩০ হাজার CCD ডিজিটাল ক্যামেরা
ক্যামেরা সিস্টেম	লক আপ/ডাউন অপটিক্স স্ট্রাকচার
ক্যামেরা সাইকেল টাইম	১০০ms
ফিডুশিয়াল মার্ক টাইপ	গোলাকার, বর্গাকার, হীরক, ক্রস, প্যাড এবং প্রোফাইল
মার্ক আকার	০.১-৬মিমি
মার্ক সংখ্যা	সর্বাধিক: ৪ পিস
দূরে থাকার সংখ্যা	সর্বাধিক: ১ পিস

মেশিন টেকনিক্যাল প্যারামিটার

প্যারামিটার	স্পেসিফিকেশন
পাওয়ার সোর্স	AC: ২২০±১০%, ৫০/৬০Hz ২.২KW
এয়ার প্রেসার	৪~৬কেজিএফ/সেমি²
এয়ার কনসাম্পশন	প্রায় ৫ লিটার/মিনিট
অপারেটিং টেম্পারেচার	-২০°C~+৪৫°C
কাজের পরিবেশের আর্দ্রতা	৩০%~৬০%
মেশিন ডাইমেনশন (টাওয়ার লাইট ছাড়া)	১৫০০(H)মিমি
মেশিন দৈর্ঘ্য	১২৪০(L)মিমি
মেশিন প্রস্থ	১৪১০(W)মিমি
মেশিন ওজন আনুমানিক	আনুমানিক: ১১০০ কেজি
সরঞ্জামের লোড বহন করার প্রয়োজনীয়তা	৬৫০ কেজি/মি²

সরঞ্জামের মডেল এবং মাত্রা

সরঞ্জামের মডেল: YS-GT

আকার: ১২৪০(L) × ১৪১০(W) × ১৫০০(H)মিমি

পাওয়ার এবং গ্যাস সরবরাহের প্রয়োজনীয়তা

প্রধান পাওয়ার সাপ্লাই: AC: ২২০ ± ১০%, ৫০/৬০HZ ৩KW রেট করা কারেন্ট সহ স্থিতিশীল পাওয়ার সাপ্লাই, প্লাগ টাইপ: ব্রিটিশ সিস্টেম।

প্রধান গ্যাস সাপ্লাই: ৪.০-৬কেজিএফ/সেমি² চাপ সহ একটি স্থিতিশীল শিল্প গ্যাস উৎস। গ্যাস পাইপের ব্যাস ৬মিমি/৮মিমি/১০মিমি/১২মিমি, এবং গ্যাস পাইপের সামনের জয়েন্টটি সার্বজনীন। গ্যাস পাইপের পিছনের জয়েন্টটি কেবল গ্যাস পাইপের আকারের সাথে মিলতে হবে।

মেশিনের ওজন: প্রায় ১১০০ কেজি

সরঞ্জাম ব্যবহারের পরিবেশ

ওয়ার্কশপের তাপমাত্রা: -২০°C~+৪৫°C
ওয়ার্কশপের আর্দ্রতা: ৩০-৬০%
স্থির বিদ্যুৎ সুরক্ষা: ESD গ্রাউন্ডিং এবং স্থির বিদ্যুৎ সুরক্ষা প্রয়োজন
ফ্লোর লোড-বেয়ারিং ক্ষমতা: যদি সরঞ্জামটি একটি সমতল মেঝেতে ব্যবহার না করা হয়, তবে দয়া করে মেঝে ডুবে যাওয়ার লোড-বেয়ারিং ক্ষমতার দিকে মনোযোগ দিন, যা অবশ্যই ≥ ৬৫০কেজি/মি² হতে হবে।
