Small Size Engraving and Machine for Pcb Cutting -YSVC-650

পণ্যের বিবরণ

উৎপত্তি স্থল: চীন

পরিচিতিমুলক নাম: YUSH

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: 1 সেট

মূল্য: $28,000 / set

সেরা দাম পান

পণ্যের বিবরণ

পণ্যের বর্ণনা

বিশেষভাবে তুলে ধরা:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                small PCB depaneling machine, engraving machine for PCB cutting, YSVC-650 PCB cutting machine


ওজন:	3500 কেজি	শক্তি:	10 কিলোওয়াট
ভোল্টেজ:	220V/380V	Y কাটার গতি:	0 ~ 100 মিমি/সেকেন্ড
টাকু গতি:	50000RPM	বায়ুর চাপ:	৪ কেজি/সেমি২
হোস্ট মাত্রা:	700 মিমি * 900 মিমি * 1200 মিমি	নির্ভুলতা:	± 0.01 মিমি
জেড-অক্ষ স্ট্রোক:	50 মিমি	নির্ভুলতা কাটা:	± 0.1 মিমি
শক্তি খরচ:	2kVA	ডাস্ট কালেক্টর ভোল্টেজ:	380V 1.5P
ধুলো সংগ্রাহক মাত্রা:	680 মিমি * 400 মিমি * 900 মিমি	পিসিবি সর্বোচ্চ আকার:	450 মিমি * 500 মিমি
XYZ ড্রাইভ:	এসি সার্ভো মোটর

ওজন:	3500 কেজি
শক্তি:	10 কিলোওয়াট
ভোল্টেজ:	220V/380V
Y কাটার গতি:	0 ~ 100 মিমি/সেকেন্ড
টাকু গতি:	50000RPM
বায়ুর চাপ:	৪ কেজি/সেমি২
হোস্ট মাত্রা:	700 মিমি * 900 মিমি * 1200 মিমি
নির্ভুলতা:	± 0.01 মিমি
জেড-অক্ষ স্ট্রোক:	50 মিমি
নির্ভুলতা কাটা:	± 0.1 মিমি
শক্তি খরচ:	2kVA
ডাস্ট কালেক্টর ভোল্টেজ:	380V 1.5P
ধুলো সংগ্রাহক মাত্রা:	680 মিমি * 400 মিমি * 900 মিমি
পিসিবি সর্বোচ্চ আকার:	450 মিমি * 500 মিমি
XYZ ড্রাইভ:	এসি সার্ভো মোটর

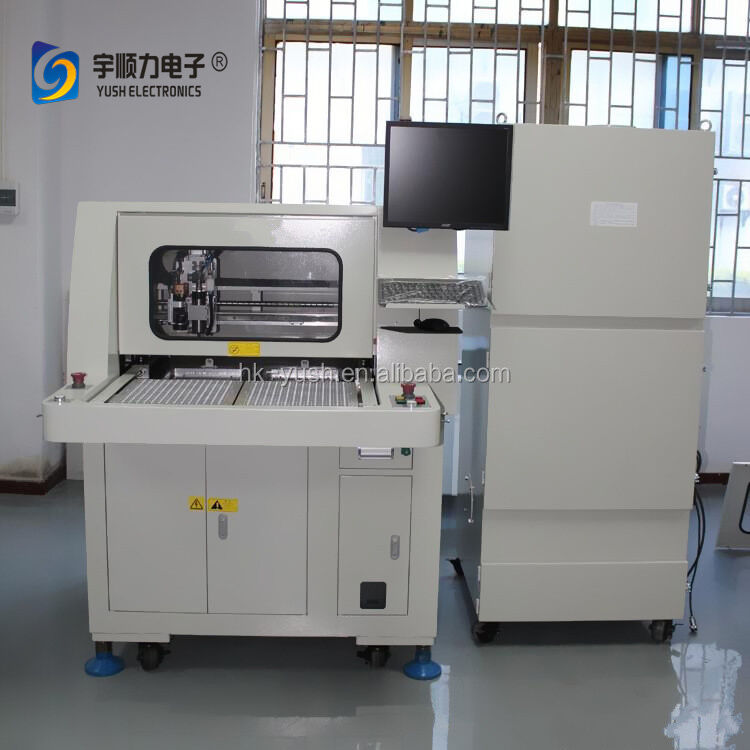

Small Size Engraving and Machine for Pcb Cutting -YSVC-650

Small Size Engraving and Machine for PCB Cutting - YSVC-650

Product Overview

The YSVC-650 PCB cutting machine is designed for precision depaneling of printed circuit boards. This automated gong knife scoring system eliminates common production issues while maintaining high accuracy and efficiency.

Key Benefits

Prevents artificial tin cracks and component damage during separation
Eliminates stress problems caused by mechanical force generation
Suitable for various housing types and irregular PCB board shapes (straight lines, arcs, L-types, etc.)
X, Y, Z-axis integration with high-speed 60,000 rpm spindle motor

Machine Features

Designed for puzzle and semi-finished product division
High cutting speed with exceptional precision
Simple operation and user-friendly interface
Quick tool change capability with minimal setup adjustment
High-intensity dust collection system maintains PCB and surface cleanliness
Minimal stress cutting mode for optimal board integrity

Technical Specifications

Cutting Speed	0 - 100mm/s
Machine Accuracy	± 0.01mm
Z-axis Stroke	50mm
Control System	X, Y, Z control or industrial PC with touch screen
Drive System	AC servo motor for X, Y, Z axes
Cutting Accuracy	± 0.1mm
Spindle Speed	MAX 50,000 rpm
Host Voltage	220V 50/60Hz
Air Pressure	4kg/cm² or higher
Power Consumption	2KVA
Dust Collection	Integrated dust collection system
Dust Collector Voltage	380V 1.5P
Host Dimensions	700mm × 900mm × 1200mm
Dust Collector Dimensions	680mm × 400mm × 900mm

Optional Features

CCD vision system for enhanced precision
Comprehensive dust collection (above and below)
Multiple PCB board size compatibility: 280mm × 340mm, 300mm × 400mm, 450mm × 500mm
Touch screen and hand-knitted or PC operation options
