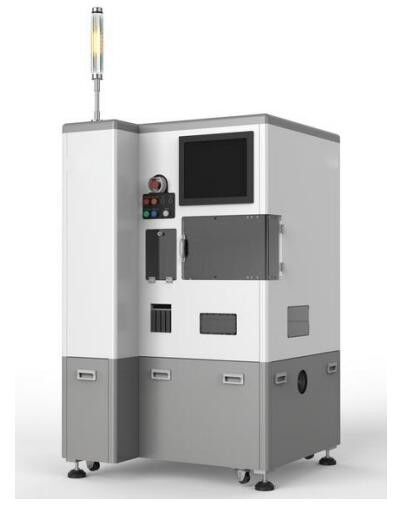

উৎপাদন লাইনের জন্য এসএমটি হাই স্পিড সেমি অটোমেটিক ডাইসিং মেশিন

পণ্যের বিবরণ

উৎপত্তি স্থল: গুয়াংডং, চীন

পরিচিতিমুলক নাম: YUSH

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: 1 সেট

মূল্য: $19,000-22,000 / set

সেরা দাম পান

পণ্যের বিবরণ

পণ্যের বর্ণনা

বিশেষভাবে তুলে ধরা:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                এসএমটি হাই স্পিড ডাইসিং মেশিন, সেমি-অটোমেটিক পিসিবি ডিফল্ট মেশিন, গ্যারান্টি সহ উৎপাদন লাইন ডাইসিং মেশিন


ওজন:	850 কেজি	শক্তি:	10 কিলোওয়াট
ভোল্টেজ:	220V/110V	Y-অক্ষ স্ট্রোক:	310 মিমি
মাত্রা:	104010801750 মিমি	বায়ু খরচ:	200L/মিনিট
মেশিন পাওয়ার:	4 কিলোওয়াট	বায়ুর চাপ:	0.5-0.6 এমপিএ
সর্বাধিক উপাদান ব্যাস:	300 মিমি	টাকু শক্তি:	2.4 কিলোওয়াট
টাকু গতি:	60,000 rpm	অবস্থান নির্ভুলতা:	0.001 মিমি
কাটিং স্পিড:	0.05-400 মিমি/সেকেন্ড	স্ট্যান্ডার্ড ফলক:	2 ইঞ্চি
সর্বোচ্চ ফলক:	3 ইঞ্চি

ওজন:	850 কেজি
শক্তি:	10 কিলোওয়াট
ভোল্টেজ:	220V/110V
Y-অক্ষ স্ট্রোক:	310 মিমি
মাত্রা:	104010801750 মিমি
বায়ু খরচ:	200L/মিনিট
মেশিন পাওয়ার:	4 কিলোওয়াট
বায়ুর চাপ:	0.5-0.6 এমপিএ
সর্বাধিক উপাদান ব্যাস:	300 মিমি
টাকু শক্তি:	2.4 কিলোওয়াট
টাকু গতি:	60,000 rpm
অবস্থান নির্ভুলতা:	0.001 মিমি
কাটিং স্পিড:	0.05-400 মিমি/সেকেন্ড
স্ট্যান্ডার্ড ফলক:	2 ইঞ্চি
সর্বোচ্চ ফলক:	3 ইঞ্চি

উৎপাদন লাইনের জন্য এসএমটি হাই স্পিড সেমি অটোমেটিক ডাইসিং মেশিন

এসএমটি হাই স্পিড সেমি অটোমেটিক ডাইসিং মেশিন ফর প্রোডাকশন লাইন

ডাইসিং সিস্টেমে একটি স্লিম কাটিং ব্লেড ব্যবহার করা হয় যা একটি হাই-স্পিড স্পিন্ডলে লাগানো থাকে। এটি কাঁচ, সিরামিক, সেমিকন্ডাক্টর চিপ, পিসিবি, ইএমসি ওয়্যার ফ্রেম এবং অন্যান্য সাবস্ট্রেট সহ বিভিন্ন উপকরণ অত্যন্ত নির্ভুলতার সাথে কাটে।

অপারেশন পদ্ধতি

ওয়েফার বা স্ট্রিপ

টেপ মাউন্টিং

ডাইসিং

পরিষ্কার করা

ইউভি সেপারেশন

সেমি-অটোমেটিক ডাইসিং সিস্টেমের বিবরণ

সেমি-অটোমেটিক ডাইসিং সিস্টেমে ম্যানুয়াল লোডিং এবং আনলোডিং অপারেশন থাকে, তবে মূল ডাইসিং প্রক্রিয়াটি স্বয়ংক্রিয়ভাবে সম্পন্ন হয়। এই সিস্টেমে স্বয়ংক্রিয় পরিষ্কার বা শুকানোর কোনো ফাংশন নেই।

প্রধান পদ্ধতি

হাতে ফিডিং

পজিশন অ্যালাইন

অটো-কাটিং

হাতে আনলোডিং

অপারেটর ম্যানুয়ালি কাটিং মেটেরিয়াল ওয়ার্ক প্ল্যাটফর্মে রাখে
কাটিং পজিশনের স্বয়ংক্রিয় ক্যালিব্রেশন
ডাইসিং প্রক্রিয়া স্বয়ংক্রিয়ভাবে সম্পন্ন করতে স্টার্ট বাটন চাপুন
অপারেটর ম্যানুয়ালি ফিনিশড মেটেরিয়াল ওয়ার্ক প্ল্যাটফর্ম থেকে সরিয়ে নেয়

অ্যাপ্লিকেশন

স্বয়ংক্রিয় ডাইসিং সিস্টেমগুলি সেমিকন্ডাক্টর চিপ, এলইডি চিপ, ইএমসি লিড ফ্রেম, পিসিবি বোর্ড, আইআর ফিল্টার, স্যাফায়ার গ্লাস এবং সিরামিক পাতলা প্লেটগুলির নির্ভুল কাটার জন্য ব্যাপকভাবে ব্যবহৃত হয়।

সিরামিক সাবস্ট্রেট

সিলিকন রাবার

লিড ফ্রেম

সিলিকন ওয়েফার

পিসিবি

গ্লাস

অপারেটিং প্রয়োজনীয়তা

পরিষ্কার সংকুচিত বাতাস ব্যবহার করুন যার বায়ুমণ্ডলীয় চাপ ডিউ পয়েন্ট -১০°C থেকে -২০°C, অবশিষ্ট তেলের পরিমাণ ০.১ppm এবং পরিস্রাবণ নির্ভুলতা ০.০১μm/৯৯.৫% এর উপরে
পরিবেশের তাপমাত্রা ২০°C থেকে ২৫°C এর মধ্যে পরিচালনা করুন, যেখানে ওঠানামা ±১°C এর মধ্যে নিয়ন্ত্রিত থাকে
কাটিং জলের তাপমাত্রা ২২°C থেকে ২৭°C (±১°C পরিবর্তন) এবং কুলিং জলের তাপমাত্রা ২০°C থেকে ২৫°C (±১°C পরিবর্তন) বজায় রাখুন
বাহ্যিক প্রভাব এবং কম্পন এড়িয়ে চলুন; ব্লোয়ার বা ভেন্টের মতো উচ্চ-তাপমাত্রার ডিভাইসগুলির কাছাকাছি বা তেল কুয়াশা তৈরি করে এমন সরঞ্জামগুলির কাছে ইনস্টল করবেন না
অপারেশনের জন্য প্রদত্ত পণ্য ম্যানুয়ালটি কঠোরভাবে অনুসরণ করুন

YSL-1000SD সেমি-ডাইসিং সিস্টেমের বৈশিষ্ট্য

কন্ট্রোল ইন্টারফেস	সহজ ইন্টারফেস ডিজাইন সহ টাচ এলসিডি, একাধিক ভাষা সমর্থন (চীনা, ইংরেজি, কোরিয়ান)
সর্বোচ্চ মেটেরিয়াল সাইজ	৩০০মিমি ব্যাসের উচ্চ নির্ভুল কাটিং ক্ষমতা
কাঠামোগত নকশা	কাটিং প্রক্রিয়ার সময় নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করে এমন উচ্চ দৃঢ়তার নকশা
অ্যালাইনমেন্ট সিস্টেম	সিসিডি স্বয়ংক্রিয় অ্যালাইনমেন্ট
মনিটরিং সিস্টেম	স্পিন্ডলের ক্ষতি রোধ করতে এয়ার প্রেসার, ওয়াটার প্রেসার, কারেন্ট ভ্যালুগুলির রিয়েল-টাইম মনিটরিং
কাটিং স্পিন্ডল	২.৪ কিলোওয়াট × ১ সেট (সর্বোচ্চ: ৬০,০০০ আরপিএম)
পজিশনিং নির্ভুলতা	০.০০১মিমি রিপিট পজিশনিং নির্ভুলতা
কাটিং স্পিড	০.০৫ ~ ৪০০ মিমি/সেকেন্ড
স্ট্যান্ডার্ড ব্লেড	২ ইঞ্চি (সর্বোচ্চ: ৩ ইঞ্চি)

কেস শেয়ারিং

ঐচ্ছিক সরঞ্জাম

ব্লেড ড্যামেজ ডিটেকশন ফাংশন
স্বয়ংক্রিয় সেটিং ফাংশন
ডাইসিং ভিজ্যুয়াল ফাংশন
৩-ইঞ্চি ডাইসিং ব্লেড সামঞ্জস্য

প্ল্যাটফর্ম ক্যাপাসিটি তুলনা

স্ট্যান্ডার্ড ৮-ইঞ্চি ওয়ার্কিং প্ল্যাটফর্মে কেবল ২ পিস মেটেরিয়াল রাখা যায়। SDS1000/ADS2000 মডেলগুলিতে ১২-ইঞ্চি চাক রয়েছে যা প্রতি সাইকেলে ৪ পিস ধরে রাখতে পারে, লোডিং সময় কমিয়ে দেয়, বড় পণ্যগুলির জন্য জায়গা দেয় এবং ৮% এর বেশি দক্ষতা উন্নত করে।
