Pcb Circuit Board UV Laser Depanelizer Machine . UV Laser Cutting Machine (YS-GW50)

Name: Pcb Circuit Board UV Laser Depanelizer Machine . UV Laser Cutting Machine (YS-GW50)
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-GW50
Price: 75.00 USD
Availability: InStock

পণ্যের বিবরণ

উৎপত্তি স্থল: জিয়াংসু, চীন

পরিচিতিমুলক নাম: YUSH

সাক্ষ্যদান: ce

মডেল নম্বার: YS-GW50

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: 1 সেট

মূল্য: $50,000-100,000 / set

সেরা দাম পান

পণ্যের বিবরণ

পণ্যের বর্ণনা

বিশেষভাবে তুলে ধরা:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                PCB UV laser depaneling machine, UV laser cutting machine for PCB, YS-GW50 laser depanelizer machine


ওজন:	600 কেজি	লেজার তরঙ্গদৈর্ঘ্য:	355nm
লেজার শক্তি:	10W	সর্বাধিক প্রক্রিয়াকরণ বিন্যাস:	610 মিমি X 500 মিমি
XY প্ল্যাটফর্মের গতি:	50 মি/মিনিট	অবস্থান নির্ভুলতা:	±3um
পুনরাবৃত্তিযোগ্যতা:	±1um	সিস্টেম নির্ভুলতা:	±20um
গ্যালভানোমিটার স্ক্যানিং পরিসীমা:	50 মিমি x 50 মিমি	কাটিং বেধ:	<1 মিমি
পাওয়ার সাপ্লাই:	AC220V 50Hz / 2.2KW; তিন-ফেজ 380V 50Hz / 5.5KW	বায়ু প্রয়োজনীয়তা:	516m3/ঘণ্টা
মাত্রা:	1818 মিমি X 2317 মিমি X 1550 মিমি	পরিবেষ্টিত তাপমাত্রা:	20℃ ±2℃
আর্দ্রতা:	<60% RH নন-কন্ডেন্সিং

ওজন:	600 কেজি
লেজার তরঙ্গদৈর্ঘ্য:	355nm
লেজার শক্তি:	10W
সর্বাধিক প্রক্রিয়াকরণ বিন্যাস:	610 মিমি X 500 মিমি
XY প্ল্যাটফর্মের গতি:	50 মি/মিনিট
অবস্থান নির্ভুলতা:	±3um
পুনরাবৃত্তিযোগ্যতা:	±1um
সিস্টেম নির্ভুলতা:	±20um
গ্যালভানোমিটার স্ক্যানিং পরিসীমা:	50 মিমি x 50 মিমি
কাটিং বেধ:	<1 মিমি
পাওয়ার সাপ্লাই:	AC220V 50Hz / 2.2KW; তিন-ফেজ 380V 50Hz / 5.5KW
বায়ু প্রয়োজনীয়তা:	516m3/ঘণ্টা
মাত্রা:	1818 মিমি X 2317 মিমি X 1550 মিমি
পরিবেষ্টিত তাপমাত্রা:	20℃ ±2℃
আর্দ্রতা:	<60% RH নন-কন্ডেন্সিং

Pcb Circuit Board UV Laser Depanelizer Machine . UV Laser Cutting Machine (YS-GW50)

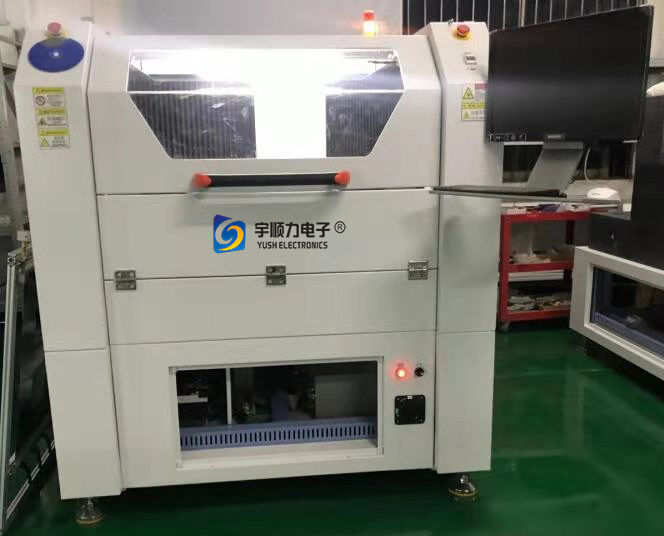

PCB Circuit Board UV Laser Depanelizer Machine (YS-GW50)

The YS-GW50 PCB Circuit Board UV Laser Depaneling Machine from YUSH Technology is designed for precision cutting of flexible circuit boards and organic coatings. This advanced UV laser cutting system eliminates the need for molds or protective plate fixation, delivering superior processing speed and precise machining results.

Machine Applications

Ideal for precision cutting of flexible circuit boards (FPC), CVL, RF components, and thin plywood materials. The system processes various substrate materials including silicon, ceramic, and glass with exceptional accuracy.

Key Features

Proprietary control software with intuitive interface and comprehensive functionality
Capable of processing any graphics and cutting different thicknesses and materials with synchronized hierarchical completion
Optimized optical system design ensures high beam quality and reduced focused spot size for precision cutting
High-performance UV laser with optimal wavelength, superior beam quality, and high peak power characteristics
Minimal thermal effect with no delamination, producing precise, smooth cuts with steep sidewalls
Vacuum sample fixation system eliminates need for mold protection plates
Automatic correction, positioning, multi-plate cutting, thickness measurement and compensation capabilities

Technical Specifications

Laser System

Solid-state UV laser source: 355nm wavelength

Laser power: 10W

Processing Capabilities

Maximum processing format: 610mm × 500mm (24" × 18")

XY platform maximum operating speed: 50m/min

Cutting thickness: <1mm

Galvanometer scanning range: 50mm × 50mm

Precision Metrics

Positioning accuracy: ±3μm

Repeatability: ±1μm

System precision: ±20μm

Power & Environmental Requirements

Power Supply	AC220V 50Hz / 2.2KW; Three-phase 380V 50Hz / 5.5KW
Ventilation Requirements	516m³/h
Dimensions	1818mm × 2317mm × 1550mm
Ambient Temperature	20℃ ± 2℃
Humidity	<60% RH non-condensing
Ground Amplitude	<5μm
Vibration Acceleration	<0.05g
Ground Pressure	2200kgf/m²

Control & Software

Industry-specific control equipment with flexible processing software, dedicated motion control card, and IPC control mode. Features 17-inch monitor, 300G+ hard drive, and supports standard G-code, Gerber data, and CAD formats.

Quick Specifications

Maximum Board Length	610 × 500mm
Package Size	1818mm × 2317mm × 1550mm
Thickness	1mm
Power Supply	AC220V 50Hz / 2.2KW; Three-phase 380V 50Hz / 5.5KW
Working Air Pressure	516m³/h
Scope of Application	All V-CUT SMD PCB FPC boards
