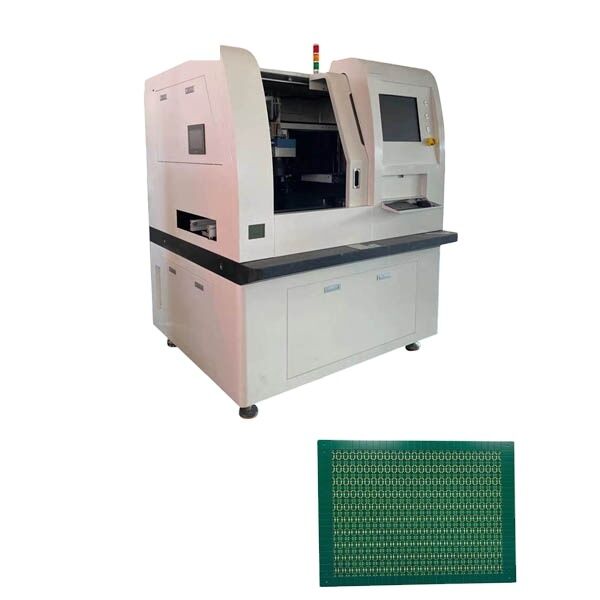

355nm 10W /15W উচ্চ-নির্ভুল CCD FPC/PCB UV লেজার কাটিং মেশিন

পণ্যের বিবরণ

উৎপত্তি স্থল: গুয়াংডং, চীন

পরিচিতিমুলক নাম: YUSH

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: 1 সেট

মূল্য: $50,000-100,000 / set

সেরা দাম পান

পণ্যের বিবরণ

পণ্যের বর্ণনা

বিশেষভাবে তুলে ধরা:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                355nm UV লেজার কাটিং মেশিন, 10W PCB ডিপ্যানেলিং মেশিন, উচ্চ-নির্ভুল FPC লেজার কাটার


ওজন:	1600 কেজি	শক্তি:	10 কিলোওয়াট
ভোল্টেজ:	220V / 110V	লেজারের ধরন:	10W UV লেজার
লেজার তরঙ্গদৈর্ঘ্য:	355nm	সর্বোচ্চ শক্তি:	10W /15W
পুনরাবৃত্তি ফ্রিকোয়েন্সি:	1-250kHz	CCD নির্ভুলতা:	0.005 মিমি
সর্বোচ্চ কাজের পরিসীমা:	450 মিমি * 430 মিমি	মরীচি স্পট আকার:	0.015 মিমি ± 0.003 মিমি
মাত্রা:	1500mmX1800mmX1660mm	ওয়ার্কটেবল নির্ভুলতা:	± 0.003 মিমি
ওয়ার্কটেবিল পুনরাবৃত্তি:	±0.002 মিমি	টেবিল নাগালের পরিসীমা:	500 মিমি*500 মিমি
মূল উপাদান:	পিএলসি, ইঞ্জিন, বিয়ারিং, মোটর, প্রেসার ভেসেল, গিয়ার, পাম্প

ওজন:	1600 কেজি
শক্তি:	10 কিলোওয়াট
ভোল্টেজ:	220V / 110V
লেজারের ধরন:	10W UV লেজার
লেজার তরঙ্গদৈর্ঘ্য:	355nm
সর্বোচ্চ শক্তি:	10W /15W
পুনরাবৃত্তি ফ্রিকোয়েন্সি:	1-250kHz
CCD নির্ভুলতা:	0.005 মিমি
সর্বোচ্চ কাজের পরিসীমা:	450 মিমি * 430 মিমি
মরীচি স্পট আকার:	0.015 মিমি ± 0.003 মিমি
মাত্রা:	1500mmX1800mmX1660mm
ওয়ার্কটেবল নির্ভুলতা:	± 0.003 মিমি
ওয়ার্কটেবিল পুনরাবৃত্তি:	±0.002 মিমি
টেবিল নাগালের পরিসীমা:	500 মিমি*500 মিমি
মূল উপাদান:	পিএলসি, ইঞ্জিন, বিয়ারিং, মোটর, প্রেসার ভেসেল, গিয়ার, পাম্প

355nm 10W /15W উচ্চ-নির্ভুল CCD FPC/PCB UV লেজার কাটিং মেশিন

355nm 10W /15W উচ্চ-নির্ভুলতা CCD FPC/PCB UV লেজার কাটিং মেশিন

নিখুঁত CAM ইন্টারফেস সহ, এই মেশিনটি মূলধারার ড্রিলিং এবং মিলিং ফাইল ফরম্যাট সমর্থন করে। ব্যবহারকারী-বান্ধব ইন্টারফেসে সিল করা অপটিক্যাল পাথ এবং কম্প্যাক্ট কাঠামোর সাথে স্থিতিশীল, নির্ভরযোগ্য ইন্টিগ্রেশন রয়েছে। মডুলার ইলেকট্রনিক কন্ট্রোল সিস্টেম সহজ রক্ষণাবেক্ষণ নিশ্চিত করে।

সফট এবং হার্ড কম্বিনেশন বোর্ড (R-F PCBA) প্রক্রিয়াকরণের জন্য আদর্শ, যার মধ্যে ফ্লেক্সিবল বোর্ড এবং রিজিড-ফ্লেক্স কম্বিনেশন অন্তর্ভুক্ত, এই সরঞ্জামটি উন্নত অভিযোজনযোগ্যতা এবং খরচ-কার্যকারিতা প্রদান করে।

FPC UV লেজার কাটিং মেশিনের অ্যাপ্লিকেশন

পরিষ্কার, কার্বনাইজেশন-মুক্ত ফলাফল সহ বিভিন্ন ফ্লেক্সিবল সার্কিট বোর্ড উপকরণ এবং কভার ফিল্ম কাটা
1 মিমি পুরুত্ব পর্যন্ত রিজিড উপকরণগুলির উচ্চ-মানের, উচ্চ-গতির কাটিং
UV আলো বিয়োজন এবং বাষ্পীভবন প্রক্রিয়ার কারণে ন্যূনতম বার
সুনির্দিষ্ট, মসৃণ কাটিং প্রান্ত এবং খাড়া পার্শ্ব দেয়াল সহ ছোট তাপীয় প্রভাব
সিলিকন, সিরামিক এবং কাঁচ সহ বিভিন্ন সাবস্ট্রেট উপকরণ কাটার ক্ষমতা
বিভিন্ন কার্যকরী ফিল্মের নির্ভুল এচিং গঠন

YSV-7A পণ্যের বৈশিষ্ট্য

কাটার পরে পরিষ্কার এবং মসৃণ প্রান্ত
কোন বার, ধুলো বা কণা অবশিষ্টাংশ নেই
ছোট আর্ক এবং ফাইন কাটিং অ্যাপ্লিকেশনের জন্য উচ্চ নির্ভুলতা
মোল্ডিং ব্যর্থতার হার কার্যকরভাবে হ্রাস করে
একাধিক উপকরণ এবং পুরুত্বের সংমিশ্রণ সহ কম্পোজিট ওয়ার্কপিসগুলির একক-পাস কাটিং
ডাবল-সাইডেড সারফেস-মাউন্টেড FPC হ্যান্ডলিংয়ের জন্য স্বয়ংক্রিয় লেজার হেড উচ্চতা সমন্বয়

নন-কন্টাক্ট প্রসেসিং যান্ত্রিক চাপ এবং বিকৃতি দূর করে। লিনিয়ার মোটর প্ল্যাটফর্ম উচ্চ গতি, নির্ভুলতা, কম পরিধান, সহজ রক্ষণাবেক্ষণ এবং হ্রাসকৃত রক্ষণাবেক্ষণ খরচ সরবরাহ করে।

প্রযুক্তিগত স্পেসিফিকেশন

স্পেসিফিকেশন/মডেল	YSV-7A
লেজার হেড	SP (USA)
লেজার টাইপ	10W UV লেজার
লেজার তরঙ্গদৈর্ঘ্য	355nm
সর্বোচ্চ পাওয়ার	10W / 15W
পুনরাবৃত্তি ফ্রিকোয়েন্সি	1-250kHz
ওয়ার্কটেবল লোকেশন প্রিসিশন	±0.003mm
ওয়ার্কটেবল রিপিটেশন প্রিসিশন	±0.002mm
টেবিল রিচ রেঞ্জ	500mm × 500mm
CCD লোকেশন প্রিসিশন	0.005mm
সর্বোচ্চ ওয়ার্কিং রেঞ্জ	450mm × 430mm
বিম স্পট সাইজ	0.015mm ± 0.003mm
মাত্রা (L×W×H)	1500mm × 1800mm × 1660mm
ওজন	1800kg

লেজার সোর্স

চমৎকার অপটিক্যাল পারফরম্যান্স, দীর্ঘ জীবনকাল, সহজ কাঠামো এবং সহজ অপারেশন সহ আমদানি করা ইউএস ইউভি শক লাইট বৈশিষ্ট্যযুক্ত। এই প্রমাণিত ব্র্যান্ডটি 10 বছরের বেশি সময় ধরে ব্যবহৃত হচ্ছে।

গ্যালভানোমিটার সিস্টেম

প্রসেসিং দক্ষতা এবং নির্ভুলতা নিশ্চিত করার জন্য ফিডব্যাক এবং স্বয়ংক্রিয় ক্যালিব্রেশন সরঞ্জাম সহ বিশ্বের সবচেয়ে উন্নত গ্যালভানোমিটার সিস্টেম ব্যবহার করে।

তাইশান গ্রিন মার্বেল প্ল্যাটফর্ম

উচ্চ-মানের "তাইশান গ্রিন" পাথর যান্ত্রিকভাবে প্রক্রিয়াজাত এবং নির্ভুলতার জন্য হাতে ফিনিশ করা হয়েছে। কালো দীপ্তি, সূক্ষ্ম কাঠামো, অভিন্ন টেক্সচার, চমৎকার স্থিতিশীলতা, উচ্চ শক্তি এবং কঠোরতা বৈশিষ্ট্যযুক্ত যা ভারী লোডের অধীনে নির্ভুলতা বজায় রাখে। মরিচা-মুক্ত, অ্যাসিড-প্রতিরোধী এবং ঘর্ষণ-প্রতিরোধী।

মার্বেল প্ল্যাটফর্ম বৈশিষ্ট্য

নির্ভুলতা শ্রেণী: "000" স্তর, সমতলতা 2μm
কম্প্রেসিভ শক্তি: 245-254 N/mm²
ইলাস্টিক মডুলাস: 1.27-1.47 N/mm² (ঢালাই লোহার চেয়ে বেশি)
লিনিয়ার সম্প্রসারণ সহগ: 4.61 × 10⁻⁶/°C
অভ্যন্তরীণ ড্যাম্পিং সহগ: ইস্পাতের চেয়ে 15 গুণ বেশি চমৎকার শক শোষণ সহ
শোর শক্তি: HS70+ ঢালাই লোহার চেয়ে 5-10 গুণ বেশি পরিধান প্রতিরোধ ক্ষমতা সহ

CCD সিস্টেম

উচ্চ-গতির চিত্র অধিগ্রহণ সিস্টেম উচ্চ-নির্ভুলতা চিত্র পজিশনিং এবং ম্যাচিং সহ ব্যতিক্রমী নির্ভুলতা নিশ্চিত করে।

ওয়ার্কিং প্ল্যাটফর্ম

THK (চীন) বিনিয়োগে নির্ভুল লিনিয়ার মোশন গাইড, বল স্প্লাইন, বল স্ক্রু, ক্রস রোলার কলার এবং শিল্পের বৃহত্তম সরবরাহকারীর অ্যাকচুয়েটর রয়েছে।

FPC UV লেজার কাটিং ফলাফল
