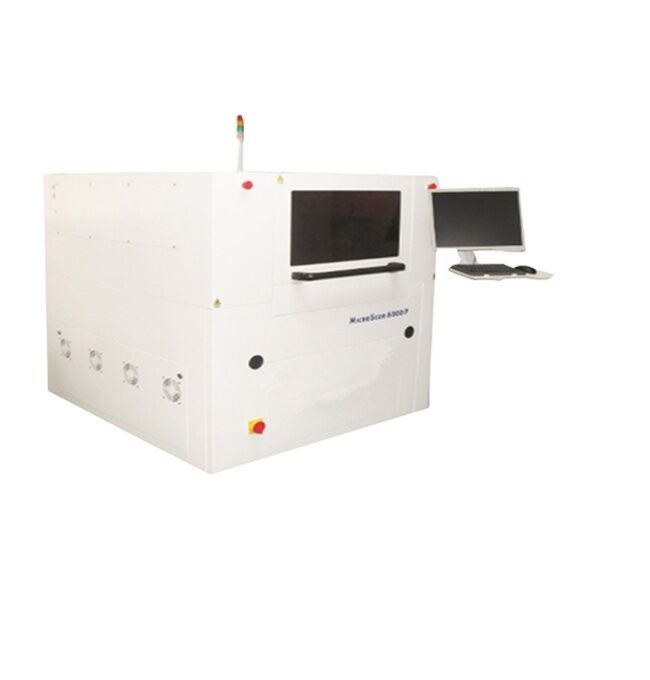

অনলাইন সার্কিট বোর্ড কাটিয়া মেশিন

পণ্যের বিবরণ

উৎপত্তি স্থল: গুয়াংডং, চীন

পরিচিতিমুলক নাম: YUSH

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: 1 সেট

মূল্য: $50,000-100,000 / set

সেরা দাম পান

পণ্যের বিবরণ

পণ্যের বর্ণনা

বিশেষভাবে তুলে ধরা:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                ওয়ারেন্টি সহ পিসিবি ডিপ্যানেলিং মেশিন, অনলাইন সার্কিট বোর্ড কাটার, ইলেকট্রনিক্সের জন্য পিসিবি কাটার মেশিন


ওজন:	1600 কেজি	শক্তি:	3 কিলোওয়াট
ভোল্টেজ:	380 V, 110 V	মেশিনের আকার:	100012001533 মিমি
সর্বাধিক পিসিবি আকার:	350*350 মিমি	পিসিবি পুরুত্ব:	0.4-6 মিমি
ট্রান্সমিশন উচ্চতা:	৯০০±৫০ মিমি	ট্রান্সমিশন গতি:	1500mm/s(সর্বোচ্চ)/নিয়ন্ত্রণযোগ্য
কাটিং স্পিন্ডেল গতি:	60,000 rpm/মিনিট	কাটিং স্পিড:	১-২০০ মিমি/সেকেন্ড
নির্ভুলতা কাটা:	± 0.5 মিমি	অবস্থান নির্ভুলতা পুনরাবৃত্তি করুন:	±0.01 মিমি
চলন্ত গতি সমন্বয়:	1000 মিমি/সেকেন্ড	এয়ার সাপ্লাই:	5-8 কেজি/সেমি 2
পাওয়ার সাপ্লাই:	AC380V±5%, 50/60Hz

ওজন:	1600 কেজি
শক্তি:	3 কিলোওয়াট
ভোল্টেজ:	380 V, 110 V
মেশিনের আকার:	100012001533 মিমি
সর্বাধিক পিসিবি আকার:	350*350 মিমি
পিসিবি পুরুত্ব:	0.4-6 মিমি
ট্রান্সমিশন উচ্চতা:	৯০০±৫০ মিমি
ট্রান্সমিশন গতি:	1500mm/s(সর্বোচ্চ)/নিয়ন্ত্রণযোগ্য
কাটিং স্পিন্ডেল গতি:	60,000 rpm/মিনিট
কাটিং স্পিড:	১-২০০ মিমি/সেকেন্ড
নির্ভুলতা কাটা:	± 0.5 মিমি
অবস্থান নির্ভুলতা পুনরাবৃত্তি করুন:	±0.01 মিমি
চলন্ত গতি সমন্বয়:	1000 মিমি/সেকেন্ড
এয়ার সাপ্লাই:	5-8 কেজি/সেমি 2
পাওয়ার সাপ্লাই:	AC380V±5%, 50/60Hz

অনলাইন সার্কিট বোর্ড কাটিয়া মেশিন

অন-লাইন সার্কিট বোর্ড কাটার মেশিন

মাল্টিপল ফ্রিজিং ছুরি উচ্চ গতির পিসিবি ডিপ্যানেলিং মেশিন লাইন গাইড সহ লাইন রাউটার / ব্লেডওয়াইএসভি -7 এ

একটি অন-লাইন পিসিবি ডিফল্ট মেশিন যা বিশেষভাবে পিসিবিএ উপাদান (প্যানেল) কে পৃথক অংশে কাটাতে ডিজাইন করা হয়েছে, যা জিগ কাটিং ছাড়াই রেল-মাউন্ট করা কাঠামোর বৈশিষ্ট্যযুক্ত।অবিলম্বে উৎপাদন একীকরণের জন্য প্রস্তুতইএসডি স্ট্যাটিক মনিটরিং, কটিং স্ট্রেস ফিডব্যাক এবং স্বয়ংক্রিয় টুল চেঞ্জিং দিয়ে সজ্জিত, ৬০,০০০ আরপিএম সর্বোচ্চ গতি অর্জন করে। আমাদের আরএম প্ল্যাটফর্ম থেকে উন্নত নিয়ন্ত্রণ ব্যবস্থা,দ্রুত এবং সঠিক প্রোগ্রামিং নিশ্চিত করে.

টেকনিক্যাল স্পেসিফিকেশন

মডেল	YSV-7A
মেশিনের আকার	100012001533 মিমি
সর্বাধিক পিসিবি আকার	৩৫০*৩৫০ মিমি
পিসিবি বেধ	0.৪-৬ মিমি
ট্রান্সমিশন উচ্চতা	৯০০±৫০ মিমি
ট্রান্সমিশন দিক	বাম → ডান
ট্রান্সমিশন গতি	1500mm/s (সর্বোচ্চ), নিয়মিত
ফিডিং প্লেটের ধরন	সেকশন টাইপ ট্রান্সপোর্ট গাইড রেল
রেলের প্রস্থ সামঞ্জস্য	স্বয়ংক্রিয়
পিসিবি অবস্থান	উপরের এবং নীচের গাইড রেলের ক্ল্যাম্পিং
পিকিং সিস্টেম	৩৬০° ঘূর্ণমান ক্ল্যাম্পিং সিস্টেম; সর্বোচ্চ ২টি গ্রুপ ভ্যাকুয়াম সাকশন ডোজ, সর্বোচ্চ ৪টি গ্রুপ ইএসডি বেল্ট ট্রান্সপোর্টেশন/ব্যাচ প্যানেল রিডার্ভিং ইউনিট
কাটিয়া স্পিন্ডল / গতি	জার্মানি KAVO, ৬০,০০০ RPM
শীতল করার ধরন	বায়ু সংকোচন
ইএসডি পর্যবেক্ষণ	হ্যাঁ।
স্বয়ংক্রিয় সরঞ্জাম পরিবর্তন	হ্যাঁ।
মানসিক চাপ কমানো	হ্যাঁ।
ব্লেড চেক ভাঙ্গুন	হ্যাঁ।
কাটার গতি	১-২০০ মিমি/সেকেন্ড
কাটার নির্ভুলতা	±0.5 মিমি
পুনরাবৃত্তি অবস্থান সঠিকতা	±0.01 মিমি
গতিশীল গতির সমন্বয়	1000 মিমি/সেকেন্ড
আউট প্লেট টাইপ	ইএসডি বেল্ট ট্রান্সপোর্ট/ব্যাচ প্যানেল ফরওয়ার্ডিং ইউনিট
বর্জ্য সংগ্রহের ধরন	ট্র্যাক থেকে বেরিয়ে যাও
পদ্ধতির প্রোগ্রামিং	ভিজ্যুয়াল সিস্টেমের মাধ্যমে GERBER অঙ্কন আমদানি / সম্পাদনা প্রোগ্রাম
বায়ু সরবরাহ	৫-৮ কেজি/সেমি২
পাওয়ার সাপ্লাই	AC380V±5%, 50/60Hz, 3KW

মূল বৈশিষ্ট্য

স্বয়ংক্রিয় সরঞ্জাম পরিবর্তন সিস্টেম
স্ট্যাটিক সুরক্ষার জন্য ইএসডি পর্যবেক্ষণ
স্ট্রেস ফিডব্যাক কন্ট্রোল কাটা
স্বয়ংক্রিয় উৎপাদন মোড অপারেশন
ইআরপি ম্যানেজমেন্ট সিস্টেমের সাথে এসপিসি পরিসংখ্যান ফাংশন সংহতকরণ
অপশনাল ভ্যাকুয়াম ক্লিনারের বিস্ফোরণ প্রতিরোধক ফাংশন

উচ্চ নির্ভরযোগ্যতা কাটিয়া সিস্টেম

জার্মানি KAVO সর্বোচ্চ গতির 60,000 RPM এর উচ্চ গতির স্পিন্ডল, ESD স্ট্যাটিক ভোল্টেজ মনিটরিং, কাটা স্ট্রেস ফিডব্যাক এবং স্বয়ংক্রিয় সরঞ্জাম পরিবর্তন ক্ষমতা বৈশিষ্ট্যযুক্ত।

সুপার ভিজন সিস্টেম

জার্মান ইন্ডাস্ট্রিয়াল ইমেজিং ক্যামেরা, মোরিটেক্স লেন্স এবং পরিমাপ-গ্রেডের আলোর উত্স সমন্বিত সুনির্দিষ্ট মেশিন ভিজন সিস্টেম। সমস্ত মেশিন ক্যালিব্রেশন, ক্ষতিপূরণ,উচ্চ স্থিতিশীলতা এবং বিরোধী ব্যাঘাত ক্ষমতা সঙ্গে অবস্থান ফাংশন.

উচ্চ নির্ভরযোগ্যতা পিসিবি গ্রিপার সিস্টেম

পিসিবি ক্ল্যাম্পিং আকারের পরিসীমা 2 মিমি সহ জিগ-মুক্ত কাটিয়া সমাধান। পিক-আপ ডিভাইস উচ্চ স্থিতিশীলতা এবং কম অপারেটিং ব্যয়ের সাথে দ্রুত লোডিং / আনলোডিং সক্ষম করে।

স্বয়ংক্রিয় টুল চেঞ্জার

স্ট্যান্ডার্ড টুল চেঞ্জার তিনটি ধরণের 3.175 মিমি সরঞ্জামকে সমর্থন করে, প্রতিটি সর্বাধিক লোডিং ক্ষমতা 10 টি সরঞ্জাম সহ। সুনির্দিষ্ট clamping এবং উত্তোলন সিস্টেমের সাথে মিলিত; X1, Y1,কাটিয়া প্রক্রিয়া এবং Z1 অক্ষ স্বয়ংক্রিয় টুল পরিবর্তন করতে সক্ষম.

ESD ATPD প্যানেল ফরওয়ার্ডিং সিস্টেম

সমাধান ১ঃকাটা পিসিবিগুলি বেল্ট ট্রান্সমিশন লাইনে ক্ল্যাম্পিং সিস্টেম দ্বারা সরবরাহ করা হয়, তারপরে ইএসডি ট্রান্সমিশন লাইনের মাধ্যমে সমাবেশ লাইনে প্রেরণ করা হয়, বা কাস্টমাইজড ম্যানিপুলেটর দ্বারা পণ্যের ক্ষেত্রে বাছাই এবং লোড করা হয়।

সমাধান ২:বেল্ট ট্রান্সমিশন লাইন প্রতিস্থাপনের জন্য ব্যাচ প্যানেল ফরোয়ার্ডিং ইউনিট এআরএম-১ ব্যবহার করুন, মেশিনের পিছন থেকে প্যানেল ফরোয়ার্ডিং ইউনিট সন্নিবেশ করান, এবং সরাসরি ক্ল্যাম্পিং সিস্টেমের মাধ্যমে প্যানেলগুলিকে এআরএম-১ এর ব্লিস্টার বাক্সে লোড করুন।এই সমাধান সরলতা এবং সুবিধা প্রদান করে.
