| প্যারামিটার |

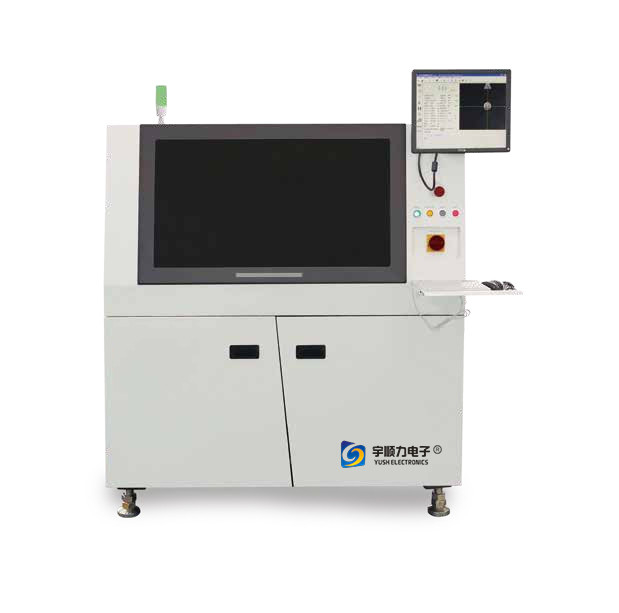

YSL-T9 |
| মৌলিক পরামিতি |
স্ক্রীন ফ্রেমের আকার(মিমি) |
650(×)×420(Y)-1000(×)×880(Y) |
| বেধ ∶ 20-40 মিমি |
| সর্বনিম্ন PCB(মিমি) |
50(×)×50(Y)মিমি |
| সর্বোচ্চ PCB(মিমি) |
610(X)×510(Y) |
| পুরুত্ব |
0.2 মিমি～6 মিমি ( পিসিবি 0.4 মিমি থেকে কম হলে জিগ ব্যবহার করুন) |
| বক্ররেখা |
<1% (তির্যক পরিমাপ) |
| PCB পিছনে অংশ উচ্চতা |
20 মিমি |
| পরিবাহক উচ্চতা |
900±40 মিমি |
| সমর্থন |
চৌম্বক সমর্থন, চৌম্বক অংশ, ভ্যাকুয়াম চেম্বার (বিকল্প) |
| বাতা |
সাইড ক্ল্যাম্প (স্ট্যান্ডার্ড), অনুগ্রহ করে বিকল্প টেবিলটি পড়ুন |
| প্রান্ত দূরত্ব |
পিসিবি প্রক্রিয়া প্রান্ত ≥2.5 মিমি |
| পরিবাহক গতি |
0~1500mm/s, বৃদ্ধি 1mm |
| পরিবাহক বেল্ট |
ইউ টাইপ সিঙ্ক বেল্ট |
| স্টপার পদ্ধতি |
বায়ু সিলিন্ডার |
| স্টপার পজিশন |
বোর্ডের আকার অনুযায়ী PCB স্টপার অবস্থান সেট করুন |
| প্রবাহ দিক |
LR, RL, LL, RR গ্রাহকের উপর নির্ভর করে |
| প্রিন্ট সিস্টেম |
মুদ্রণের গতি |
5-200mm/s নিয়মিত |
| প্রিন্ট হেড |
স্টেপ মোটর ড্রাইভ স্ক্র্যাপার উত্তোলন |
| স্ক্র্যাপার |
ইস্পাত স্ক্র্যাপার, রাবার স্ক্র্যাপার (বিকল্প) |
| স্ক্র্যাপার কোণ |
60° |
| স্ক্র্যাপার চাপ |
0~20 কেজি |
| সিস্টেম দেখুন |
সাবস্ট্রেট সেপারেশন |
থ্রি-সেকশন সাবস্ট্রেট সেপারেশন;স্পীড∶0.1-20মিমি/সে;দূরত্ব∶0-20মিমি |
| প্রান্তিককরণ অবস্থান পদ্ধতি |
স্বয়ংক্রিয় প্রান্তিককরণ চিহ্নিত করুন |
| ক্যামেরা |
জার্মানি BASLER,1/3”CCD,640*480pixel,pixel size 5.6μmx5.6μm |
| ইমেজ পদ্ধতি অর্জন |
উপরের/আন্ডার ডবল ফটো |
| ক্যামেরার আলো |
সমাক্ষ আলো, রিং লাইট চার ধরণের আলো সামঞ্জস্যযোগ্য |
| পরিসীমা দেখুন |
9 মিমি * 7 মিমি |
| মাত্রা চিহ্নিত করুন |
ব্যাস বা পাশের দৈর্ঘ্য 1mm~2mm, অনুমোদিত অফসেট 10% |
| আকৃতি চিহ্নিত করুন |
Cir, Rec, বা রম্বস ইত্যাদি |
| অবস্থান চিহ্নিত করুন |
পিসিবি ডেডিকেটেড মার্ক বা পিসিবি প্যাড |
| 2D সনাক্তকরণ |
স্ট্যান্ডার্ড |
| সঠিকতা |
টেবিল সামঞ্জস্য পরিসীমা |
X=±3mm,Y=±7mm,0=±1.5° |
| অবস্থানগত নির্ভুলতা |
±0.01 মিমি |
| মুদ্রণ নির্ভুলতা |
±0.025 মিমি |
| সময় |
চক্রাকারে |
<10 (প্রাক্তন মুদ্রণ, পরিষ্কারের সময়) |
| লাইন সময় রূপান্তর |
<5 মিনিট |
| প্রোগ্রামিং সময় |
<10 মিনিট |
| নিয়ন্ত্রণ ব্যবস্থা |
কম্পিউটার কনফিগারেশন |
ইন্ডাস্ট্রিয়াল পিসি, উইন্ডোজ অফিসিয়াল সিস্টেম |
| সিস্টেম ভাষা |
চাইনিজ/ইংরেজি |
| প্রি এবং পরবর্তী মেশিন সংযোগ |
SMEMA |
| ব্যবহারকারীর অনুমোদন |
ব্যবহারকারী PW এবং সিনিয়র PW সেট |
| ক্লিনিং সিস্টেম |
পরিষ্কারের ব্যবস্থা |
শুকনো এবং ভেজা (মানক), ভ্যাকুয়াম মডেল (ঐচ্ছিক) |
| তরল স্তর সনাক্তকরণ |
তরল স্তর স্বয়ংক্রিয় অ্যালার্ম সনাক্তকরণ |
| পাওয়ার পরামিতি |
প্রধান পাওয়ার সাপ্লাই |
AC220V±10%50/60HZ একক ফেজ |
| সমস্ত ক্ষমতা |
প্রায় 3 কিলোওয়াট |
| প্রধান বায়ু সরবরাহ |
4.5～6kgf/cm2 |
| মেশিনের ওজন |
প্রায় 950 কেজি |
| মেশিনের মাত্রা |
1400(L)×1630(W)×1525(H)mm |
| অপশন |
বায়ুসংক্রান্ত শীর্ষ বাতা |
PCB এর জন্য (বেধ≤1 মিমি) |
| টপ ক্ল্যাম্প + সাইড ক্ল্যাম্প |
PCB এর জন্য (বেধ≤1 মিমি) |
| ভ্যাকুয়াম শোষণ এবং পরিষ্কার |
পিসিবি (বেধ≤1 মিমি) এবং এফপিসির জন্য |
| অটো টিন যোগ করা হয়েছে |
অটো টিন যোগ করা হয়েছে |
| স্বয়ংক্রিয় লোডিং এবং আনলোডিং |
/ |
| নমনীয় এবং সর্বজনীন সমর্থন |
ডাবল-পার্শ্বযুক্ত PCB (PCB পিছনের অংশের উচ্চতা ≤9 মিমি) জন্য |
| স্ক্রীন ফ্রেমের স্বয়ংক্রিয় অবস্থান |
স্ক্রীন ফ্রেমের স্বয়ংক্রিয় অবস্থান |
| PCB বোর্ড বেধ আন্দোলন সমন্বয় ফাংশন |
স্ট্যান্ডার্ড |
| Squeegee চাপ ফিdbackফাংশনtion |
স্ক্র্যাপার চাপের রিয়েল-টাইম প্রতিক্রিয়া |
| বায়ু শর্ত |
গ্রাহক নিজেরাই কিনতে পারেন |
| স্টেনসিল পর্যবেক্ষণ সিস্টেমে সোল্ডার পেস্ট বাকি |
স্টেনসিল পর্যবেক্ষণ সিস্টেমে সোল্ডার পেস্ট বাকি |
| SPI বন্ধ লুপ |
SPI বন্ধ লুপ |
| ইউপিএস পাওয়ার বন্ধ সুরক্ষা |
UPS 15 মিনিট পাওয়ার অফ সুরক্ষা |
| শিল্প 4.0 |
বার কোড ট্রেস ফাংশন, উত্পাদন বিশ্লেষণ, ইত্যাদি |
