উচ্চ নির্ভুলতা ইনলাইন / অফলাইন পিসিবি সোল্ডার পেস্ট প্রিন্টার সম্পূর্ণ স্বয়ংক্রিয়

পণ্যের বিবরণ

উৎপত্তি স্থল: জিয়াংসু

পরিচিতিমুলক নাম: YUSH

সাক্ষ্যদান: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

মডেল নম্বার: YSK

পেমেন্ট এবং শিপিং শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: ১টি সেট

মূল্য: USD 12800~22800

প্যাকেজিং বিবরণ: পাতলা পাতলা কাঠের কেস

ডেলিভারি সময়: ৩ দিন থেকে ৭ দিন

পরিশোধের শর্ত: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন

যোগানের ক্ষমতা: 50 সেট/মাস

সেরা দাম পান

পণ্যের বিবরণ

পণ্যের বর্ণনা

বিশেষভাবে তুলে ধরা:
                                                সম্পূর্ণ স্বয়ংক্রিয় পিসিবি সোল্ডার পেস্ট প্রিন্টার, উচ্চ নির্ভুলতা পিসিবি সোল্ডার পেস্ট প্রিন্টার, অফলাইন পিসিবি সোল্ডার পেস্ট প্রিন্টার


উচ্চ নির্ভুলতা ইনলাইন / অফলাইন পিসিবি সোল্ডার পেস্ট প্রিন্টার সম্পূর্ণ স্বয়ংক্রিয়

সম্পূর্ণ স্বয়ংক্রিয় উচ্চ নির্ভুলতা ইনলাইন/অফলাইন পিসিবি সোল্ডার পেস্ট প্রিন্টার

性能মেশিন পারফরম্যান্স
重复定位精度পজিশন পুনরাবৃত্তি সঠিকতা	±12.5um@6o CPK≥2.0
重复印刷精度প্রিন্ট নির্ভুলতা	±22um@6o CPK≥2.0
এনসিপি-সিটি ((অন্তর্ভুক্ত নয় পরিষ্কার এবং মুদ্রণ)	৭
এইচসিপি-সিটি ((অন্তর্ভুক্ত পরিষ্কার এবং মুদ্রণ)	১৮ সে/পিসি
制程CT	চার মিনিট
转线CT	২ মিনিট
基板处理参数সাবস্ট্র্যাট প্রক্রিয়াকরণ পিআরামিটার
最大基板尺寸সর্বোচ্চ বোর্ডের আকার	৪০০৩৪০ মিমি প্রসারিতঃ ৫৩০৩৪০ মিমি (বিকল্প)
最小基板尺寸সর্বনিম্ন বোর্ডের আকার	৫০*৫০ মিমি
基板厚度 আকারবোর্ড বেধ	0.4~6 মিমি
取像机械范围ক্যামেরা যান্ত্রিক পরিসীমা	৫২৮*৩৪০ মিমি
最大基板重量সর্বোচ্চ বোর্ড ওজন	৪ কেজি
基板边缘间隙বোর্ডের প্রান্তের স্বচ্ছতা	2.5 মিমি
过板高度 বোর্ড উচ্চতা	১৫ মিমি সুপার আউট টপ পিন
লেনদেনের উচ্চতা লেনদেনের গতি	900±40 মিমি
লেনদেনের গতি ((Max) পরিবহন গতি	সেগমেন্ট কন্ট্রোল, ১৫০০ মিমি/সেকেন্ড (সর্বোচ্চ)
লেনদেনের উপায় লেনদেনের দিক	一段式 পরিবহন গাইডলাইনএক ধাপ
ট্রান্সমিশন দিক	বাম থেকে ডান বাঁ থেকে ডান
	ডান থেকে বাম ডান থেকে বাম
	একই ঢোকাও, একই বেরও
基板支?? 方法সমর্থন ব্যবস্থা	磁性顶针 চৌম্বকীয় পিন
	等高块 সাপোর্ট ব্লক
	হ্যান্ড স্যুট顶升平台মানুয়াল আপ-ডাউন টেবিল
基板??持বোর্ড ক্যাম্প	হ্যান্ডওয়ার্ক প্রসারিত উপর চাপ ফিল্ম ম্যানুয়াল শীর্ষ clamping
基板??持বোর্ড ক্যাম্প	柔性边侧 clamping পাশের ক্ল্যাম্পিং

印刷参数মুদ্রণ পরামিতি
印刷速度প্রিন্ট স্পিড	১০-২০০ মিমি/সেকেন্ড
印刷压力প্রিন্ট চাপ	0.৫-১০ কেজি
印刷模式প্রিন্ট মোড	单或双刀印刷এক/দুইবার
ছুরি টাইপ কুইজি টাইপ	¥刀/钢 ¥刀 ((角度45/55/60) কাঁচা/স্কিউজি ব্লেড (কোণ 45/55/60)
脱模距离স্ন্যাপ-অফ	০-২০ মিমি
脱模速度স্ন্যাপ-স্পিড	0 ~ 20 মিমি/সেকেন্ড
钢网框架尺寸টেমপ্লেট ফ্রেমের আকার	৪৭০৩৭০ মিমি~৭৩৭৭৩৭ মিমি ((ঠান্ডাঃ ২০-৪০ মিমি)
钢网定位方式 ইস্পাত জালের অবস্থান নির্ধারণের পদ্ধতি	自动Y方向定位স্বয়ংক্রিয় Y- দিকের অবস্থান
清洗参数পরিস্কার করা পরামিতি
清洗方式পরিষ্কার ব্যবস্থা	干擦,湿擦,真空শুষ্ক, ভিজা ভ্যাকুয়াম তিন মোড
উচ্চ গতির পরিষ্কার উচ্চ গতির পরিষ্কার	সমন্বিত & টিউব পরিষ্কার
清洗系统পরিষ্কার ব্যবস্থা	侧喷淋式 সাইড স্প্রে টাইপ
清洗行程পরিষ্কারের স্ট্রোক	আধারে ভিত্তি করে বড় বড় স্বয়ংক্রিয় উত্পাদন
清洗位置পরিষ্কারের অবস্থান	后置清洗পোস্ট পরিষ্কার
清洗速度পরিষ্কারের গতি	১০-২০০ মিমি/সেকেন্ড
清洗液用量পরিষ্কারের তরল খরচ	স্বয়ংক্রিয় উত্পাদন, হস্তচালিত সামঞ্জস্যযোগ্য
清洗纸用量 পরিষ্কারের খরচ	স্বয়ংক্রিয় উত্পাদন, হস্তচালিত সামঞ্জস্যযোগ্য
影像参数ভিজন পরামিতি
影像视域সিসিডি এফওভি	১০*৮ মিমি
相机类型ক্যামেরা প্রকার	১৩০ লাখ পিক্সেল ডিজিটাল ক্যামেরা ১৩০ হাজার সিসিডি ডিজিটাল ক্যামেরা
ক্যামেরা সিস্টেম	上下成像.光源无极调节 লক আপ/ডাউন অপটিক্স কাঠামো
取像CT(流光) ক্যামেরা সাইড সময়	১৫০ মিমি
基准点类型বিশ্বাসযোগ্য চিহ্নের ধরন	标准形状基准 স্ট্যান্ডার্ড ফাইডুসিয়াল মার্কের আকৃতি
	যেমন: বৃত্তাকার, বর্গাকার, ডায়মন্ড, ক্রস
	প্যাড এবং প্রোফাইল
চিহ্ন আকার চিহ্ন আকার	0.৩-৬ মিমি
চিহ্ন সংখ্যা চিহ্ন সংখ্যা	সর্বোচ্চ ৪টি
防呆点数量 দূরে থাকুন numbei	সর্বাধিকঃ ১ পিসি

设备硬件参数মেশিন প্যারামিটার
功率要求পাওয়ার সোর্স	এসিঃ 220 ± 10%, 50/60Hz 2.2KW
压缩空气要求বায়ু চাপ	৪-৬ কেজিএফ/সিএম২
耗气量বায়ু খরচ	约5L/min
工作环境温度অপারেশন তাপমাত্রা	-২০°সি~+৪৫°সি
কর্ম পরিবেশ আর্দ্রতাকর্ম পরিবেশ আর্দ্রতা	৩০% থেকে ৬০%
机器高度 ((除三色灯) মেশিনের মাত্রা ((টাওয়ার লাইট ছাড়া)	১৪৬০ মিমি
机器长度X方向মেশিন দৈর্ঘ্য	১১৫০ মিমি
机器宽度Y方向মেশিনের প্রস্থ	১৩৮০ মিমি
机器重量মেশিনের ওজন আনুমানিক	আনুমানিকঃ প্রায় ৯০০ কেজি
设备承重要求 সরঞ্জাম লোড বহন প্রয়োজনীয়তা	650 কেজি/মি

1ডিভাইস মডেলঃ YSK
2. সরঞ্জাম আকারঃ 1380 ((সামনের দৈর্ঘ্য) * 1150 ((পার্শ্ব গভীরতা) * 1460 ((উচ্চতা) মিমি
3. প্রধান পাওয়ার সাপ্লাইঃ এসিঃ 220 ± 10%, 50/60HZ 3KW নামমাত্র বর্তমানের সাথে স্থিতিশীল পাওয়ার সাপ্লাই, প্লাগ প্রকারঃ ইঞ্চি।
বৈদ্যুতিক ইন্টারফেস নিম্নরূপ দেখানো হয়ঃ
4. প্রধান বায়ু সরবরাহঃ 4,0 ~ 6kgf / সেমি একটি স্থিতিশীল চাপ সঙ্গে শিল্প বায়ু উৎস। গ্যাস পাইপ ব্যাসার্ধ 6mm / 8mm / 10mm / 12mm বায়ু পাইপ সামনের সংযোগ
মাথা সার্বজনীন, এবং পিছন জয়েন্ট গ্যাস পাইপ আকার সঙ্গে মেলে করা যেতে পারে
5মেশিনের ওজনঃ প্রায় ৯০০ কেজি

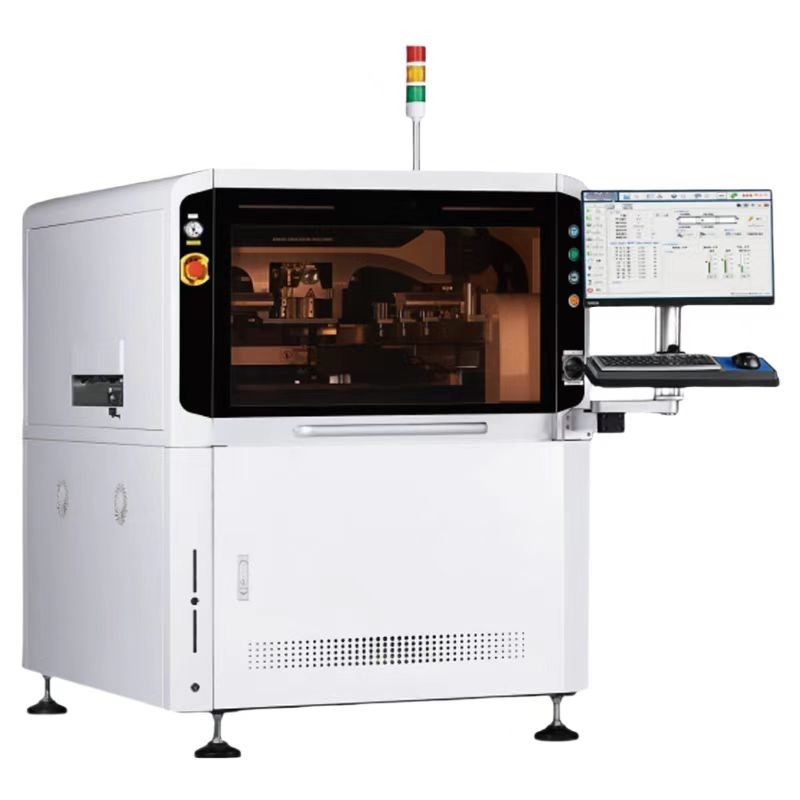

উচ্চ নির্ভুলতা ইনলাইন / অফলাইন পিসিবি সোল্ডার পেস্ট প্রিন্টার সম্পূর্ণ স্বয়ংক্রিয় 1
