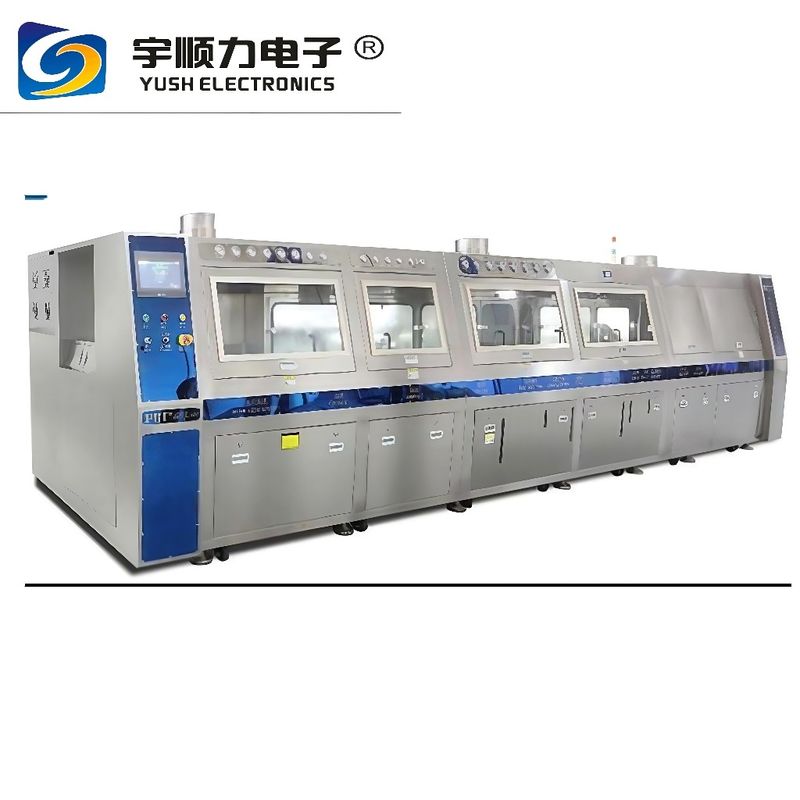

উচ্চ দক্ষতা পরিবেশ বান্ধব জল ভিত্তিক অনলাইন পিসিবিএ পরিষ্কারের মেশিন YSL-600-500
উচ্চ দক্ষতা পরিবেশ বান্ধব জল ভিত্তিক অনলাইন পিসিবিএ পরিষ্কারের মেশিন YSL-600-500
সরঞ্জাম প্রিন্সিওল
বৈশিষ্ট্য
1. সম্পূর্ণ স্বয়ংক্রিয় পরিষ্কারের মোডঃ PCBA W600mm এর প্রস্থের একটি জাল বেল্টের সমান্তরালভাবে চালিত হয়। এদিকে উত্তপ্ত পরিষ্কারের সমাধানটি স্প্রে করা হয়
উচ্চ চাপ এবং সমান দিক দিয়ে স্প্রে আর্মের মাধ্যমে।
স্বয়ংক্রিয়ভাবে পরিষ্কার, ধুয়ে ফেলা (লুপ খোলার) এবং শুকানোর পুরো প্রক্রিয়া;
2. সম্পূর্ণ প্রক্রিয়া ভিজ্যুয়ালাইজেশনঃ টেম্পারেড গ্লাস ভিজ্যুয়ালাইজেশন উইন্ডো, পরিষ্কারের প্রক্রিয়া এক নজরে পরিষ্কার করে।
3. বৈজ্ঞানিক নল নকশা (পেটেন্ট): এটি উভয় পক্ষের ধীরে ধীরে ক্রমবর্ধমান বিতরণ গ্রহণ করে - পুঙ্খানুপুঙ্খ পরিষ্কার, এবং স্প্রে বাহু এবং নল
খুলে ফেলা যায়।
4. ভিজ্যুয়াল ডোজের নিয়মিত চাপঃ এটি উচ্চ চাপ স্প্রেয়ের অধীনে ছোট আকারের ওয়ার্কপিসের সংঘর্ষ এবং স্প্ল্যাশিংয়ের সমস্যা সমাধান করে
পরিষ্কারের সময় অবস্থার।
5. ভিউ উইন্ডো এবং প্রবেশদ্বার ফটো ইলেকট্রিক সুরক্ষা দিয়ে সজ্জিত করা হয় যাতে পরিষ্কারের সমাধানটি স্প্ল্যাশ করা থেকে বিরত থাকে এবং প্লেটটি পড়ে যায়
সনাক্তকরণ তার নিরাপত্তা নিশ্চিত করে।
6. ব্যাপক পরিষ্কারের ব্যবস্থাঃ স্ট্যান্ডার্ড ডিলেশন ট্যাঙ্ক এবং স্প্রে রিন্স ট্যাঙ্ক উভয়ই গরম করার সিস্টেমের সাথে সজ্জিত যা পরিষ্কারের উন্নতি করে
কার্যকারিতা। পরিষ্কারের সময় সংক্ষিপ্ত এবং সামঞ্জস্যপূর্ণ
এসএমটির জন্য জল ধোয়া বা রাসায়নিক পরিষ্কার চালান; রজন এবং সোল্ডার পেস্টের মতো জৈব এবং অজৈব দূষণকারীগুলি পুঙ্খানুপুঙ্খভাবে এবং কার্যকরভাবে পরিষ্কার করুন
THT-এর PCBA-র পৃষ্ঠে অবশিষ্ট।
7. পরিষ্কার এবং পুনরুদ্ধারের জন্য অন্তর্নির্মিত ফিল্টারিং সিস্টেমটি পরিষ্কারের সমাধানের ঘনত্বের ক্ষতিপূরণ দেওয়ার কাজ করে।
ঘনীভূত হয় এবং পুনর্ব্যবহারের জন্য পুনরুদ্ধার করা হয়, ব্যবহার করা দ্রাবকের পরিমাণ হ্রাস করে।
8শরীরের উপাদানঃ পুরো শরীরটি স্টেইনলেস স্টিল দিয়ে তৈরি, অ্যাসিডিক, ক্ষারীয় এবং অন্যান্য পরিষ্কারের দ্রবণ প্রতিরোধী।
9. সুরক্ষার জন্য একটি ইউপিএস রিজার্ভ পাওয়ার সাপ্লাই সজ্জিত করুন। একটি কঠিন ত্রুটির ক্ষেত্রে, এটি একটি জরুরী স্টপ বোতাম এবং ফুটো সুরক্ষা ফাংশন থাকা উচিত।
10কম অপারেটিং খরচঃ কম সরঞ্জাম বিনিয়োগ খরচ, স্থানীয় সেবা, দল এবং প্রচুর খুচরা যন্ত্রাংশ সরবরাহ
YSL-600-500 প্যারামিটার কনফিগারেশন সেট করুনঃ
পরিষ্কারের এলাকাঃ পরিষ্কারের স্টোরেজ ট্যাঙ্কটি পরিষ্কারের সমাধান পুনরুদ্ধার এবং সঞ্চয় করার জন্য ব্যবহৃত হয়, এবং তিনটি পর্যায়ে পরিস্রাবণ, গরম এবং পর্যবেক্ষণ পরিচালনা করার জন্য, পাশাপাশি
পরিষ্কারের দ্রব্যাংশের তরল স্তরের পর্যবেক্ষণ হিসাবে।
প্রাক-পরিষ্কার জল পাম্পঃ 1.1KW (1 ইউনিট), পরিষ্কার জল পাম্পঃ 5.5KW (2 ইউনিট);
স্টোরেজ ট্যাঙ্কের ভলিউমঃ ≤ 270L (1 ইউনিট)
ফিল্টারিং ডিভাইসঃ প্রাক-পরিষ্কার ফিল্টার উপাদান 0.45UM ((5 টুকরা), পরিষ্কার 1 এবং পরিষ্কার 2 প্রতিটি ফিল্টার উপাদান 0.45UM ((5 টুকরা), স্টেইনলেস স্টীল ফিল্টার স্ক্রিন
1.5 মিমি (3 টুকরা); গরম করার ক্ষমতাঃ 18KW (2 টুকরা), গরম করার তাপমাত্রাঃ রুম তাপমাত্রা -100°C (নিয়মিত);
তরল স্তর সুরক্ষাঃ নিম্ন স্তর, মাঝারি স্তর, স্টপ স্তর, ওভার-লিমিট স্তর।
স্প্রে চাপঃ 0.1-0.7Mpa (নিয়মিত)
ধুয়ে ফেলার জায়গাঃ ধুয়ে ফেলার জলের স্টোরেজ ট্যাংকটি সঞ্চিত জল পুনরুদ্ধার করতে ব্যবহৃত হয় এবং ধুয়ে ফেলার জলটি ওভারফ্লো ফিল্টারিং + ওপেন লুপ ফাইনাল স্প্রেয়ের সাপেক্ষে হয়,
গরম এবং পর্যবেক্ষণ, পাশাপাশি তরল স্তরের পর্যবেক্ষণ।
প্রি-রিনজ ওয়াটার পাম্পঃ 1.1KW (1 ইউনিট), রিনজ ওয়াটার পাম্প 1:3KW (1 ইউনিট), রিনজ ওয়াটার পাম্প 2:1.১ কিলোওয়াট (১ ইউনিট);
প্রাক-স্ক্রাব ওয়াটার স্টোরেজ ট্যাঙ্কের ভলিউমঃ ≤ ২৭ লিটার (১ ইউনিট) স্ক্রাব ১ ওয়াটার স্টোরেজ ট্যাঙ্কের ধারণক্ষমতাঃ ≤ ৭২ লিটার (১ ইউনিট); স্ক্রাব ২। চূড়ান্ত স্প্রে ওয়াটার ট্যাঙ্কের ভলিউমঃ ≤
৫৫ লিটার (১ ইউনিট);
প্রাক-পলিশ ওয়াটার ট্যাঙ্ক গরম করার ক্ষমতাঃ 9KW (1 টুকরা); 1 ওয়াটার ট্যাঙ্ক গরম করার ক্ষমতাঃ 18KW (2 টি আইটেম); 2। শেষ স্প্রে ওয়াটার ট্যাঙ্ক গরম করার ক্ষমতাঃ
9KW (1 টুকরা) গরম করার তাপমাত্রাঃ রুম তাপমাত্রা -45°C (নিয়মিত)
ফিল্টারিং ডিভাইসঃ ওভারফ্লো ফিল্টারিং, স্টেইনলেস স্টীল ফিল্টার স্ক্রিন ০.৫ মিমি (১ টুকরা);
তরল স্তর সুরক্ষাঃ নিম্ন স্তর, মাঝারি স্তর, স্টপ স্তর, ওভার-লিমিট স্তর।
প্রাক ধুয়ে ফেলুন, ধুয়ে ফেলুন 1, ধুয়ে ফেলুন 2 স্প্রে চাপঃ 0.1-0.6Mpa (নিয়মিত), চূড়ান্ত স্প্রেঃ স্প্রে চাপঃ 0.1-0.3Mpa (নিয়মিত)
শুকানোর এলাকাঃ শুকানোর অংশটি পণ্যগুলিকে পুঙ্খানুপুঙ্খভাবে শুকানোর জন্য ব্যবহৃত হয় এবং গরম বাতাসের সঞ্চালন + গরম এবং বায়ুর তাপমাত্রা পর্যবেক্ষণ করা হয়।
গরম বায়ু ফ্যানঃ 1.5KW (1 টুকরা), ফিনিং হিটিং টিউবঃ 15KW (6 টুকরা 2500W), হিটিং তাপমাত্রাঃ রুম তাপমাত্রা -95°C (নিয়মিত);
Mesh বেল্ট চলমান ডিভাইসঃ চলমান ডিভাইস একটি হ্রাস মোটর, স্টেইনলেস স্টীল mesh বেল্ট, ফ্রিকোয়েন্সি কনভার্টার, ইত্যাদি গঠিত হয়।
মসৃণভাবে চালানোর জন্য জাল বেল্ট।
মোটর শক্তিঃ 90W (1 সেট), ফ্রিকোয়েন্সি কনভার্টারঃ 200W ((1 ইউনিট), এনকোডার 1 ইউনিট;
সরঞ্জামের পরামিতি
|
বিষয়বস্তু
|
পরামিতি
|
|
পরিষ্কারের এলাকার আকার
|
তিন পরিষ্কার বিভাগের মোট দৈর্ঘ্য 1140MM হয়
|
|
সরঞ্জামের আকারের মাত্রাঃ
|
5000MM*1960MM*1840MM
|
|
প্রক্রিয়া প্রবাহঃ
|
বোর্ড বিভাগে, জলীয় বাষ্প বিচ্ছেদ, প্রাক পরিষ্কার - পরিষ্কার পরিষ্কার 1-2 - রাসায়নিক বিচ্ছিন্নতা -
ড্রেনেজ চেম্বার - ধুয়ে ফেলুন - ধুয়ে ফেলুন - ধুয়ে ফেলুন 1 2 - চূড়ান্ত স্প্রে - বায়ু কাটা 1 - বায়ু কাটা 2 - শুকানোর -
প্লেট - শুকানোর 2 অনুচ্ছেদ
|
|
ক্ষমতা গণনা
|
জাল বেল্টের গতিঃ প্রতি মিনিটে 0.1 থেকে 1.5 মিটার থেকে সামঞ্জস্যযোগ্য।
প্রতি মিনিটে ০.৪-০.৫ মিটারে কাজ করার গতি।
রেফারেন্সঃ 450mmX100mm প্লেট জন্য, প্লেট স্থাপন ব্যবধান 5mm হয়, এবং কাজ
গতি 0.5 মিটার প্রতি মিনিটে
|
|
আউটপুটঃ ঘণ্টায় প্রায় ১৩ বর্গ মিটার; গণনার পদ্ধতিঃ মোট প্রস্থ/মেজ বেল্টের গতি
উদাহরণঃ 150 * 200 মিমি প্লেট, আউটপুট প্রতি ঘন্টাঃ প্রায় 450PCS / H। এই আউটপুট রেফারেন্সের জন্য
শুধুমাত্র এবং প্রকৃত অবস্থার সাপেক্ষে। গণনার পদ্ধতিঃ মোট বর্গ মিটার/একক বর্গ মিটার
|
|
কন্ট্রোলিং পৃষ্ঠ উচ্চতা
|
950±50mm ((নিয়মিত)
|
|
প্রবেশ এবং প্রস্থান দিকঃ
|
বাম ভিতরে, ডান আউট (ইউনিটের সামনের উইন্ডো থেকে দেখা)
|
|
নিষ্কাশন পরিমাণ (বায়ু উত্তোলনের পরিমাণ):
|
প্রায়36M3/ মিনিট;নিষ্কাশন আউটলেট ব্যাসার্ধঃ 250mm, সামনে, মাঝখানে এবং পিছনে তিনটি
|
|
ওজনঃ
|
প্রায় ১৮০০ কেজি
|
|
পাওয়ার সাপ্লাই প্রয়োজনীয়তা
|
AC380/3P/50H;মোট শক্তিঃ 102Kw/160A নামমাত্র অপারেটিং শক্তিঃ 55Kw/85A
|
