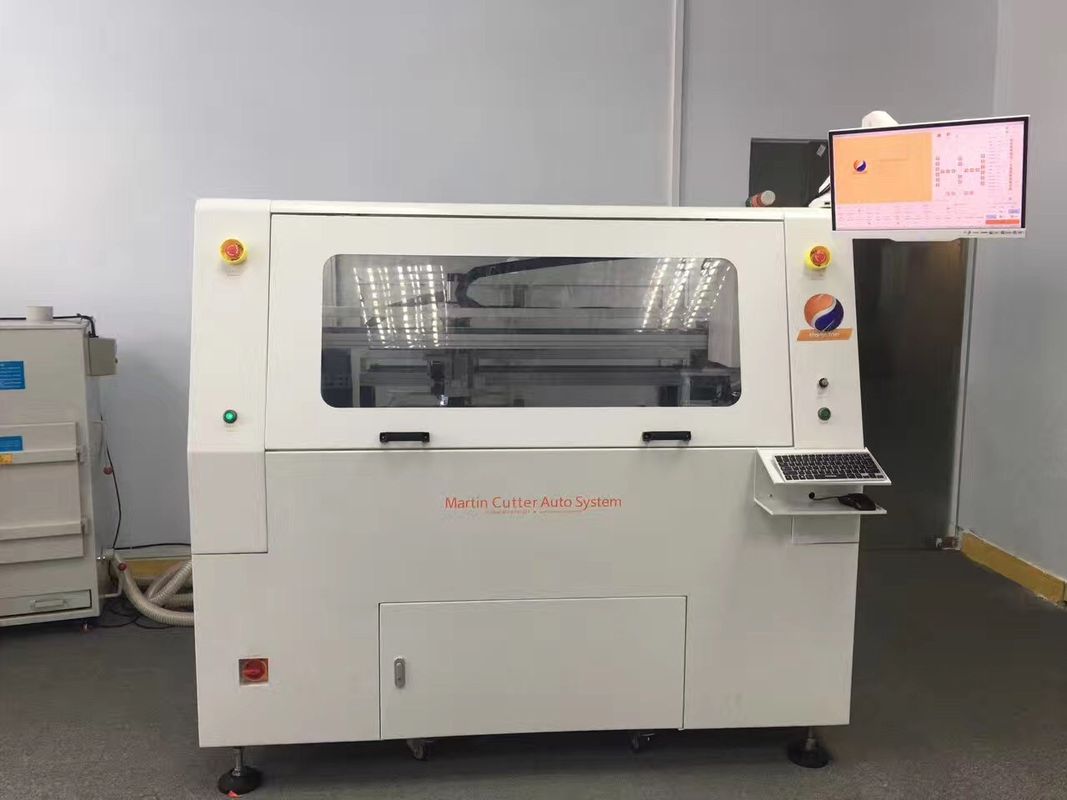

50Hz / 5.5KW 3500Kg Smt লেজার ডিপ্যানেলিং মেশিন/YSATM-4C Pcb Fpc রাউটার

YSATM-4Cএসএমটি স্টেনসিল লেজার কাটিয়া মেশিনলেজার মেশিন

Yu Shun প্রযুক্তি ব্র্যান্ড একটি ইতিবাচক উপকরণ ব্র্যান্ড.Yu Shun FPC অতিবেগুনী লেজার কাটিয়া মেশিন, FPC লেজার কাটিয়া মেশিন প্রধানত CVL, FPC, RF, এবং পাতলা পাতলা পাতলা কাঠ আকৃতিতে কাটা ব্যবহৃত হয়।প্রযুক্তি পিসিবি শিল্প সরঞ্জাম R & D এবং উৎপাদন, কোম্পানি হতে প্রতিশ্রুতিবদ্ধ হয়েছে

FPC লেজার কাটিয়া মেশিন, অধিকাংশ গ্রাহকদের দ্বারা.

এফপিসি ইউভি লেজার কাটিং মেশিন, এফপিসি লেজার কাটিং মেশিন ব্যবহার:

নমনীয় সার্কিট বোর্ড এবং ছাঁচ বা প্রতিরক্ষামূলক প্লেট ফিক্সেশন ছাড়া নির্ভুল কাটিয়া জন্য জৈব আবরণ জন্য উপলব্ধ।উচ্চ শক্তির একটি লেজার উৎস ব্যবহার করে এবং লেজার রশ্মির সুনির্দিষ্ট নিয়ন্ত্রণ কার্যকরভাবে প্রক্রিয়াকরণের গতি উন্নত করতে পারে এবং একটি সুনির্দিষ্ট মেশিনিং ফলাফল পেতে পারে।

FPC অতিবেগুনী লেজার কাটিয়া মেশিন, FPC লেজার কাটিয়া মেশিন দ্বারা চিহ্নিত করা হয়েছে:

1, স্বাধীন মেধা সম্পত্তি অধিকার, ব্যবহারকারী-বান্ধব ইন্টারফেস, সম্পূর্ণ ফাংশন, সহজ অপারেশন সহ নিয়ন্ত্রণ সফ্টওয়্যার সহ;

2, কোন গ্রাফিক্স প্রক্রিয়া করতে পারে, বিভিন্ন বেধ এবং বিভিন্ন উপকরণ কাটা প্রক্রিয়া করা যেতে পারে এবং সিঙ্ক্রোনাইজেশন সম্পূর্ণ শ্রেণীবদ্ধ;উচ্চ মরীচি গুণমান নিশ্চিত করতে অপটিক্যাল সিস্টেম ডিজাইন অপ্টিমাইজেশান, নির্ভুলতা নিশ্চিত করতে ফোকাসড স্পট আকার কমাতে;

3, তরঙ্গ দৈর্ঘ্য, উচ্চ মরীচি গুণমান, উচ্চ শিখর শক্তি বৈশিষ্ট্য সহ উচ্চ-কর্মক্ষমতা UV লেজার ব্যবহার করে।পচনের মাধ্যমে অতিবেগুনী রশ্মির কারণে, গলিত পদার্থের প্রক্রিয়াকরণের পরিবর্তে বাষ্পীভবন, তাই প্রায় কোন পোস্ট-প্রসেসিং সমস্যা, ছোট তাপীয় প্রভাব, কোন পয়েন্ট নেই

স্তর, নির্ভুলতা কাটার প্রভাব, মসৃণ, খাড়া sidewalls.

4, ভ্যাকুয়াম স্থির নমুনা ব্যবহার করে, কোন ছাঁচ সুরক্ষা প্লেট স্থির, সুবিধাজনক, প্রক্রিয়াকরণ দক্ষতা উন্নত।

সিলিকন, সিরামিক, কাচ এবং মত: 5, সাবস্ট্রেট উপকরণ, যেমন বিভিন্ন কাটা করতে পারেন.

6, স্বয়ংক্রিয় সংশোধন, স্বয়ংক্রিয় অবস্থান ফাংশন, মাল্টি-প্লেট কাটিয়া, স্বয়ংক্রিয় বেধ পরিমাপ এবং ক্ষতিপূরণ, মোটর ব্যাংক এবং ক্ষতিপূরণ, ভাল অভিন্নতা এবং ছোট মেশিনিং গভীরতা ওঠানামা, জটিল গ্রাফিক্সের উচ্চতর প্রক্রিয়াকরণ দক্ষতা।

এফপিসি ইউভি লেজার কাটিং মেশিন, এফপিসি লেজার কাটিং মেশিন প্রযুক্তিগত পরামিতি:

সলিড-স্টেট ইউভি লেজার সোর্স লেজার তরঙ্গদৈর্ঘ্য: 355nm

লেজার শক্তি: 10W

সর্বাধিক প্রক্রিয়াকরণ বিন্যাস: 610mm X 500mm (24 "X 18") বা 610X500mm

XY প্ল্যাটফর্ম সর্বাধিক অপারেটিং গতি: 50m / মিনিট

অবস্থান নির্ভুলতা: ± 3um

পুনরাবৃত্তিযোগ্যতা: ± 1um

সিস্টেম নির্ভুলতা: ± 20um

গ্যালভানোমিটার স্ক্যানিং পরিসীমা: 50 মিমি X 50 মিমি

কাটিং বেধ: <1 মিমি

শক্তি এবং শক্তি: AC220V 50Hz / 2.2KW;তিন-ফেজ 380V 50Hz / 5.5KW

স্বাগত হোম প্রয়োজনীয়তা: 516m3/h

মাত্রা: 1818 মিমি X 2317 মিমি X 1550 মিমি

ওজন: 3500 কেজি

পরিবেষ্টিত তাপমাত্রা: 20 ℃ ± 2 ℃

আর্দ্রতা: <60% RH নন-কন্ডেন্সিং

স্থল প্রশস্ততা: <5um

কম্পন ত্বরণ: <0.05g

স্থল চাপ: 2200kgf/m2

শিল্প-নির্দিষ্ট নিয়ন্ত্রণ সরঞ্জাম, বৈদ্যুতিক কাপড় তৈরি নমনীয় প্রক্রিয়াকরণ সফ্টওয়্যার উত্সর্গীকৃত গতি নিয়ন্ত্রণ কার্ড এবং আইপিসি নিয়ন্ত্রণ মোড

17টি মনিটর সহ, 300G স্ট্যান্ডার্ড G কোড, Gerber ডেটা, CAD-এর উপরে হার্ড ড্রাইভ
