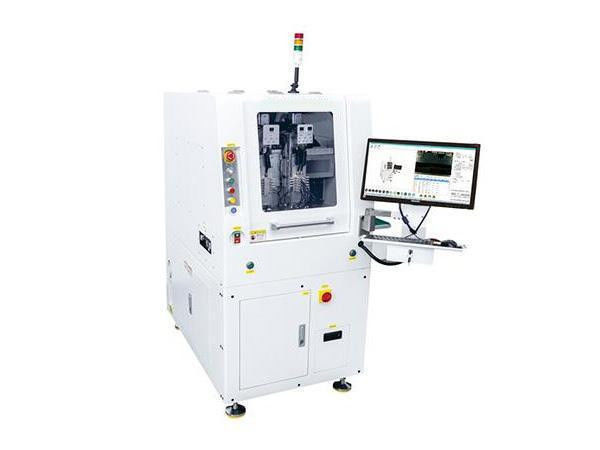

Miniaturization অনলাইন Pcb রাউটার মেশিন Ysl-180m আপার ভ্যাকুয়াম পাওয়ার 2HP

প্রযুক্তিগত বিবরণ:

1. সাব-প্লেটের কাজের পরিসীমা: 180mmx180mm

2.XYZ ড্রাইভ মোড: এসি সার্ভো মোটর

3. চলাচলের অক্ষের সংখ্যা: 7টি অক্ষ

4. প্রোগ্রাম শিক্ষণ মোড: রঙ CCD ইমেজ স্বজ্ঞাত শিক্ষণ ইনপুট

5. অপারেশন ইন্টারফেস: WIN7 উইন্ডো অপারেশন ইন্টারফেস

6. উপরের ভ্যাকুয়াম পাওয়ার: 2HP, লোয়ার ডাস্ট কালেক্টর পাওয়ার: 3HP (বিকল্প 5HP)

7. কাটিং স্পিন্ডেল সাইকোটেক (জার্মানি): MAX80000rpm (স্বয়ংক্রিয় টুল পরিবর্তন)

8.XY AC সার্ভো গতি: 0-1000mm/sec

9.Z AC সার্ভো গতি: 0-800mm/sec

10.XY পুনরাবৃত্তি সঠিকতা: ±0.01 মিমি

11. কাটিং সঠিকতা: ±0.08 মিমি

12.সিসিডি ক্যামেরা ক্রমাঙ্কন নির্ভুলতা: ±0.02 মিমি

13. প্লেট স্ট্রেস মান: 300uε নীচে

14. টুল ব্যাস: 0.8-2.3 মিমি

15.PCB বোর্ড কাটিয়া বেধ: 0.2mm-6.0mm

16. প্রধান ইঞ্জিন এবং ধুলো সংগ্রহ যান্ত্রিক এবং বৈদ্যুতিক চাপ: 220V 1φ এবং 3φ

17. বিদ্যুৎ খরচ: 3.5KVA

18. স্ট্যাটিক নির্মূল বন্দুক

19. ভিশন সিস্টেম: উচ্চ রেজোলিউশন ডিজিটাল ক্যামেরা

20. ড্রাইভ মোটর: এসি ব্রাশবিহীন সার্ভো মোটর

21. যান্ত্রিক আনা এবং রিলিজিং আর্ম: অ্যান্টি-স্ট্যাটিক ভ্যাকুয়াম সাকশন অগ্রভাগ

22. খাওয়ানোর মোড: রেল পরিবহন

23. ডিসচার্জিং মোড: বেল্ট কনভেয়িং বা গাড়ির আউটপুট বা রেল কনভেয়িং

24. লোড শিফটিং মোড: ভ্যাকুয়াম সাকশন অগ্রভাগ শোষণ লোড শিফটিং

25. প্রবাহের দিক: বাম → ডান

26. প্রোগ্রাম ব্যাকআপ: USB ইন্টারফেস

27. কন্ট্রোল মোড: বিশেষ নিয়ামক

28 ধুলো সংগ্রহ ক্যাবিনেটের আকার: 640mm×785mm×1760mm(D×W×H)

29. মেশিনের আকার: 1340mm×800mm×1528mm(D×W×H)

30. প্রধান ইঞ্জিন + ধুলো সংগ্রাহকের ওজন: 1000 কেজি

ডিভাইস কনফিগারেশন

এক.নখর টাইপ প্লেট গ্রহণ কাঠামো

1. প্রসেসিং প্ল্যাটফর্ম স্প্লিট-প্লেটের উপর পণ্যের স্প্লিট-প্লেট ফিক্সচারটি ক্ল্যাম্প করুন এবং রাখুন।প্রক্রিয়াকরণ সম্পন্ন হওয়ার পরে, প্লেসমেন্ট ট্র্যাকের উপর স্প্লিট-প্লেট ফিক্সচারটি ক্ল্যাম্প করুন এবং পরবর্তী পদ্ধতিতে প্রবাহিত করুন।

দুই. বিশেষ পণ্য বিভক্ত- ট্র্যাক উপায় মধ্যে প্লেট ফিক্সচার

তিন. বিশেষ পণ্য বিভক্ত-প্লেট জিগ ট্র্যাক স্রাব

1. পণ্য কাটা পরে, উপাদান clamping নখর সমগ্র পণ্য জিগ নিতে এবং পরবর্তী উত্পাদন প্রক্রিয়া পরিবহন করার জন্য স্রাব ট্র্যাক স্থাপন করা হবে.

চার.স্বয়ংক্রিয় টুল পরিবর্তন মোড

1. Miniaturized অন-লাইন বোর্ড স্প্লিটার জার্মানি থেকে আমদানি করা স্বয়ংক্রিয় টুল পরিবর্তন টাকু গ্রহণ করে।সময় বাঁচান, স্বয়ংক্রিয়তা উপলব্ধি করুন, মানবিক কারণগুলি হ্রাস করুন, উচ্চ নির্ভুলতা, শক্তিশালী স্থায়িত্ব

2. অন্তর্নির্মিত মিলিং কাটার লাইব্রেরির চারটি গ্রুপ, প্লেট প্রক্রিয়াকরণের চাহিদা মেটাতে স্বয়ংক্রিয়ভাবে মিলিং কাটার প্রতিস্থাপন করা সহজ।

পাঁচ. ভ্যাকুয়াম স্তন্যপান প্লেট গঠন গ্রহণ

1. ডিভাইস নিন এবং রাখুন: স্বয়ংক্রিয় লোডিং এবং আনলোডিং (মডুলার ভ্যাকুয়াম সাকশন ক্ল, ভ্যাকুয়াম ডিভাইস, স্বাধীনভাবে নিয়ন্ত্রণ করা যেতে পারে)

2. ট্রান্সমিশন গঠন: X2 অক্ষ Z2 চলে, Z3 অক্ষ শোষণ করে, এসি সার্ভো মোটর নিয়ন্ত্রণ।

3. বোর্ডের গতি: 0-1000 মিমি/সেকেন্ড (নিয়ন্ত্রণযোগ্য)

ছয়.বিশেষ পণ্য বেল্ট নিষ্কাশন মোড

1. ভ্যাকুয়াম সাকার ফিডিং শ্যাফ্ট এককালীন ভ্যাকুয়াম সাকশনের মাধ্যমে কাটা পণ্যটি নেয়, বিশেষ পণ্য ফিক্সচার রাখে এবং পরবর্তী উত্পাদন প্রক্রিয়ায় পরিবহন করে।
