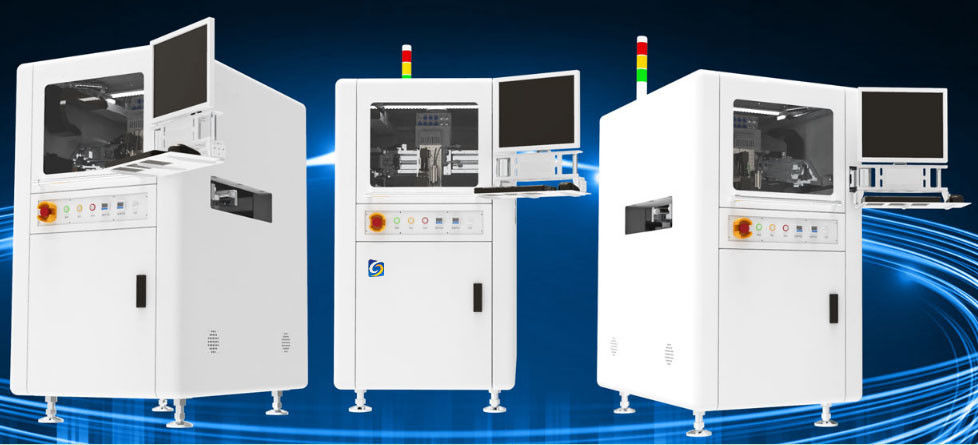

SMT FPC সফট বোর্ডের জন্য সম্পূর্ণ স্বয়ংক্রিয় জেট পিসিবি ডিসপেনসার সিস্টেম

সম্পূর্ণ স্বয়ংক্রিয় জেট ডিসপেনসার সিস্টেম

আবেদনের স্থান:

1. SMT&PCB: FPC সফট বোর্ড ডিসপেনসার/আন্ডারফিল/কম্পোনেন্ট প্যাকেজ...

2. মডিউল: ভিসিএম, সিসিএম, ভাইব্রেটিং মোটর, এমইএমএস, বিওটি-রাবার…

3. সেমিকন্ডাক্টর প্যাকেজিং: চিপ লেভেল বটম ফিল/ডোম লেপ/গ্লোব টপ…

4. অটোমোবাইল ইলেক্ট্রনিক:আরটিভি কম্পোনেন্ট রিইনফোর্সমেন্ট/ইসিইউ তাপ পরিবাহী আঠালো/বিয়ারিং গ্রীস পয়েন্ট আঠালো...

বৈশিষ্ট্য এবং সুবিধা:

1. উচ্চ নির্ভুলতাএক্স-ওয়াইজেড এক্সেল；
2. দৃষ্টি অ্যালগরিদম সমর্থন মাস্ক ম্যাচিং, ওয়েভলেট ট্রান্সফর্ম, কনট্যুর স্বীকৃতি, আকৃতি ক্যাচ；
3. সমর্থন বিন্দু, লাইন, বৃত্ত (চাপ-আকৃতির), উপবৃত্তাকার, স্ক্রু ফিলিং, আয়তক্ষেত্র ভরাট……
4. স্ট্যাবিলাইজেশন হাই স্পিড মুভ প্ল্যাটফর্ম, C++ প্ল্যাটফর্ম কন্ট্রোল সফটওয়্যার অপারেশন সহজ, সহজ প্রোগ্রামিং ；

5. যোগাযোগ ফাংশন গ্রাহক SFL সিস্টেমের সাথে সংযুক্ত করা যেতে পারে, গ্রাহক SFL সিস্টেম নির্দেশ ফিনিস নির্বাচনী বিতরণ অনুযায়ী;

কাস্টমাইজযোগ্য ফাংশন

গ্রাহকের প্রয়োজনীয়তা কাস্টম ফাংশন অনুযায়ী, বিভিন্ন শিল্প উত্পাদন প্রয়োজনীয়তা অনুযায়ী

1. সমাবেশের বিকল্প: এক ভালভ এক ট্র্যাক, এক ভালভ ডাবল ট্র্যাক, ডাবল ভালভ এক ট্র্যাক, ডাবল ভালভ ডবল ট্র্যাক, ডাবল ট্র্যাক সিঙ্ক্রোনিজম, ডাবল ট্র্যাক অ্যাসিঙ্ক্রোনিজম

2. পিসিবি বোর্ড সামনে এবং পিছনে প্রিহিট করুন, ওয়ার্কস্পেস হিটিং ফাংশন, থ্রি-স্টেজ হিটিং প্ল্যাটফর্ম সর্বাধিক ঐচ্ছিক

3. সমাবেশ বিকল্প ওজন ডিভাইস, বুদ্ধিমান নিয়ন্ত্রণ এবং আঠালো ওজন নিরীক্ষণ

4. দ্বিমুখী টিল্টিং ডিভাইস চার-কম্পোনেন্ট টিল্টিং ডিভাইস

5. বারকোড স্ক্যানার

6. UV Precure

7. SFL যোগাযোগ ব্যবস্থা

অভ্যন্তরীণ কাঠামো

LongMen কার্যকলাপ সমর্থন কাঠামো

লংমেন অ্যাক্টিভিটি সাপোর্ট স্ট্রাকচারগুলি উচ্চ তাপমাত্রার অ্যানিলিং ট্রিটমেন্ট দ্বারা ঢালাই করা হয় যাতে বিকৃত না হয়ে সাধারণত চালানো যায় তা নিশ্চিত করার জন্য, উচ্চ নির্ভুলতার সাথে মেশিনযুক্ত মাউন্টিং পৃষ্ঠ।

অবিচ্ছেদ্য প্রসারিত ফর্ম মরীচি

ইন্টিগ্র্যাল স্ট্রেচ ফর্ম বিম গঠন,মাউন্টিং সারফেস সিএনসি মেশিনিং সেন্টার দ্বারা শেষ হয়েছে,মাউন্টিং সারফেস উচ্চ নির্ভুলতার সাথে।উচ্চ দৃঢ়তা, স্থায়িত্ব এবং সরঞ্জামের ধারাবাহিকতা নিশ্চিত করুন,বিমের সীমিত স্থানচ্যুতি ডোভেটেল খাঁজ সহ ওয়ার্ম-টাইপ সাপোর্টিং বেস ব্যবহার করুন। নকশা, যাতে এটি একটি উচ্চ প্রযোজ্যতা এবং সুবিধা আছে.

মডুলার ডিজাইনের সুবিধা

1. একত্রিত করা এবং বজায় রাখা সহজ

2. সুবিধাজনক সম্প্রসারণ ফাংশন

3. মডুলার জিনিসপত্র প্রমিত হয়.

ফাংশন মডিউল

সরঞ্জাম সংকেত বাট যুগ্ম এবং বৈদ্যুতিক ইন্টারফেস

এক ট্র্যাক ডিভাইস (স্ট্যান্ডার্ড কনফিগারেশন)

ব্যাখ্যা

ওয়ান ট্র্যাক ডিভাইস: ট্র্যাক ওয়ান হল বেঁধে রাখা ট্র্যাক, সামঞ্জস্যযোগ্য নয়; ট্র্যাক দুই হল অ্যাক্টিভিটি ট্র্যাক, বৈদ্যুতিক সামঞ্জস্যযোগ্য প্রস্থ, সামঞ্জস্যযোগ্য পরিসীমা: 60mm～475mm

ভিশন সিস্টেম (স্ট্যান্ডার্ড কনফিগারেশন) লেজার অলটাইমেট্রি (অ্যাসেম্বলি বিকল্প)

ব্যাখ্যা

1. ভিশন সিস্টেম: 300000 পিক্সেল ইন্ডাস্ট্রিয়াল ক্যামেরা; ইলেকট্রনিক কম্পোনেন্ট রিকগনিশন ডিসপেনসিং সমর্থন করে; অটোমেশন মার্ক পজিশন ফিক্সিং; প্রোগ্রামিংয়ের জন্য কনট্যুর ক্যাপচার করতে পারে; আপনি একটি উচ্চ পিক্সেল ক্যামেরা কনফিগার করতে পারেন; ফ্লাইতে ক্যাচ সমর্থন, স্বীকৃতির গতি উন্নত করুন।
2.OPDX, তিন রঙের আলো, বিভিন্ন পরিবেশে সনাক্তকরণের নির্ভরযোগ্যতা উন্নত করে।

ফ্ল্যাট বেল্ট (স্ট্যান্ডার্ড কনফিগারেশন) গোলাকার বেল্ট (অ্যাসেম্বলি বিকল্প)

ব্যাখ্যা

কনভেয়র বেল্ট মিল ফ্ল্যাট বেল্ট বা গোলাকার বেল্ট, শুধু পরিবর্তনের বেল্ট দরকার, অতিরিক্ত খুচরা যন্ত্রাংশের প্রয়োজন নেই (গোলাকার বেল্ট হালকা ওজন এবং পাতলা বেধের পণ্যগুলির জন্য উপযুক্ত)।

সমাবেশের বিকল্পগুলি——ডাবল ট্র্যাক ডিসিভ

1. ট্র্যাক ওয়ান হল ফাস্টেনিং ট্র্যাক ,অনিয়ন্ত্রিত ；ট্র্যাক দুই হল অ্যাক্টিভিটি ট্র্যাক, ইলেকট্রিক অ্যাডজাস্টেবল প্রস্থ ；ট্র্যাক থ্রি হল অ্যাক্টিভিটি ট্র্যাক, এবং ট্র্যাক দুটি ফিক্সেশন, এটি ট্র্যাক দুটি একসাথে ইলেকট্রিক অ্যাডজাস্টেবল হতে পারে；ট্র্যাক ফোর হল অ্যাক্টিভিটি ট্র্যাক, বৈদ্যুতিক সামঞ্জস্যযোগ্য প্রস্থ, সামঞ্জস্যযোগ্য পরিসীমা: 60mm～405mm।

2. স্টপার এবং ক্ল্যাম্প প্ল্যানটেনের শীর্ষকে অ্যাক্টিভিটি ট্র্যাক দিয়ে সরানো যেতে পারে, প্রস্থ সামঞ্জস্য করার জন্য ম্যানুয়াল অপসারণ ছাড়াই পণ্যের স্পেসিফিকেশনের প্রতিস্থাপন।
3. সেগমেন্ট বাতা রোপণ, আরো পণ্যের স্পেসিফিকেশন প্রযোজ্য করতে পারেন.

সমাবেশের বিকল্পগুলি — গরম করার ডিভাইস এবং নির্ভুল ওজন ডিভাইস

1. ওয়েটিং হিটিং, ওয়ার্কার হিটিং এবং আউটপুট বোর্ড হিটিং, সর্বাধিক আপনি থ্রি-জোন ফায়ারড ফার্নেস বেছে নিতে পারেন, সাবসেকশন হিটিং জোনটি বিচ্ছিন্ন করা যেতে পারে এবং ইচ্ছামত পরিপূরক করা যেতে পারে；
2. স্ট্যান্ডার্ড হিটিং মডিউলের প্রস্থ হল 50 মিমি, 70 মিমি, 90 মিমি, আপনি এটিকে অবাধে একত্রিত করতে পারেন, প্রতিটি হিটিং মডিউল তাপমাত্রা স্বাধীন নিয়ন্ত্রণ করতে পারে এবং ±5 ℃ তাপমাত্রা নিয়ন্ত্রণ করতে পারে।
3.প্রতিটি গরম করার যন্ত্র ডোভেটেল খাঁজ ডিজাইনের সাথে ওয়ার্ম-টাইপ সাপোর্টিং বেস ব্যবহার করে, এটি যে কোনও অবস্থানে স্লাইড করতে পারে যা গরম করার প্রয়োজন হয়।
4. গ্লুমাউন্ট ক্রমাঙ্কন সিস্টেমে নির্ভুল ওজন ডিভেস ইনস্টল করুন, সফ্টওয়্যারের সাথে যোগাযোগ করতে পারেন।
5. সফ্টওয়্যার গ্লুমাউন্ট নিয়ন্ত্রণ করুন, বন্ধ লুপ নিয়ন্ত্রণ প্রদান করুন, ম্যানুয়াল সমন্বয় এড়িয়ে চলুন।
6.আপনি ওজন ডিভাইসের নির্ভুলতা চয়ন করতে পারেন:0.1mg,0.01mg.

সমাবেশের বিকল্পগুলি—বারকোড স্ক্যানার এবং প্রিকিউর ডিভাইস

1, স্ট্যান্ডার্ড কনফিগারেশন: ভিশন সিস্টেম। অ্যাসেম্বলি অপশন: বারকোড স্ক্যান, প্রিকিউর ডিভাইস, লেজার আলটিমেট্রি।
2,বারকোড স্ক্যানার কোণ সামঞ্জস্যযোগ্য ±15°।
3, প্রিকিউর ডিভাইস আলোর উত্সের মান প্রস্থ 10 মিমি, দৈর্ঘ্য 80 মিমি ；আলোর উত্সের দৈর্ঘ্য প্রকৃত ব্যবহারের প্রয়োজনীয়তা অনুসারে সামঞ্জস্য করা যেতে পারে；

সমাবেশ বিকল্প - দ্বিমুখী কাত ডিভাইস

ব্যাখ্যা

1, স্টেপিং মোটর + হারমোনিক ড্রাইভ, ডিসপেনসিং ভালভটি মডিউলটি ঘোরানো দ্বারা ঘোরানো হয়, প্রথাগত বিতরণ ভালভের ঘূর্ণন অনমনীয়তা এবং সমস্যার সঠিকতা সমাধান করুন।
2, ঘূর্ণন কোণ±35°।
3, স্ট্যান্ডার্ড কনফিগারেশন: ভিশন সিস্টেম； সমাবেশের বিকল্প: বারকোড স্ক্যান, প্রিকিউর ডিভাইস, লেজার আলটিমেট্রি；

সমাবেশের বিকল্পগুলি—দ্বিমুখী কাত

অ্যাসেম্বলি অপশন—চার-কম্পোনেন্ট টিল্টিং ডিভাইস

ব্যাখ্যা

1, স্টেপিং মোটর + হারমোনিক ড্রাইভ, ডিসপেনসিং ভালভটি মডিউলটি ঘোরানো দ্বারা ঘোরানো হয়, প্রথাগত বিতরণ ভালভের ঘূর্ণন অনমনীয়তা এবং সমস্যার সঠিকতা সমাধান করুন।
2,একটি ঘূর্ণন কোণ:0°～90°,B ঘূর্ণন কোণ:0°～45°।
3, স্ট্যান্ডার্ড কনফিগারেশন: ভিশন সিস্টেম； সমাবেশের বিকল্প: বারকোড স্ক্যান, প্রিকিউর ডিভাইস, লেজার আলটিমেট্রি；

সমাবেশের বিকল্পগুলি—চারমুখী কাত

সমাবেশের বিকল্পগুলি-ডাবল ভালভ সিঙ্ক্রোনিজম

1, wo বিতরণ ভালভের সর্বনিম্ন দূরত্ব 45 মিমি, সর্বোচ্চ 105 মিমি।
2,Z এক্সেল মাইক্রোমিটার হেড ম্যানুয়ালি প্রধান ভালভের উচ্চতা ±4মিমিতে সংশোধন করতে পারে,ওয়াই এক্সেল ±6মিমিতে সেকেন্ডারি ভালভের অবস্থান বৈদ্যুতিক সংশোধন করতে পারে,এক্স এক্সেল 30মিমিতে সেকেন্ডারি ভালভের প্রস্থ বৈদ্যুতিক সংশোধন করতে পারে, ম্যানুয়াল এর প্রস্থ 30 মিমি মধ্যে সেকেন্ডারি ভালভ.
3, দুটি পণ্য বিতরণ সম্পূর্ণ করতে ট্র্যাকের মধ্য দিয়ে যান, উত্পাদনশীলতা ব্যাপকভাবে বৃদ্ধি পাবে।
4, Z অক্ষে প্রধান ভালভ সামঞ্জস্য করুন, X/Yaxle-এ সেকেন্ডারি ভালভ সামঞ্জস্য করুন, ঐতিহ্যগত ডবল ভালভ অপারেশনের অপর্যাপ্ত নির্ভুলতার সমস্যা সমাধান করুন।
5, স্ট্যান্ডার্ড কনফিগারেশন: ভিশন সিস্টেম； সমাবেশের বিকল্প: বারকোড স্ক্যান, প্রিকিউর ডিভাইস, লেজার আলটিমেট্রি；

সমাবেশ বিকল্পগুলি-ডাবল ভালভ অ্যাসিঙ্ক্রোনিজম

1, এটি প্রযোজ্য যে কোন পণ্যটির জন্য দুটি ভিন্ন আঠালো প্রয়োজন, প্রথমে প্রধান ভালভ সমাপ্ত আঠালো A, তারপর সেকেন্ডারি ভালভ সমাপ্ত আঠালো B；
2, স্ট্যান্ডার্ড কনফিগারেশন: ভিশন সিস্টেম； সমাবেশের বিকল্প: বারকোড স্ক্যান, প্রিকিউর ডিভাইস, লেজার আলটিমেট্রি；

ডাবল উত্তোলন, প্যালেট পরিবাহক এবং সংগ্রহ প্লেট সরঞ্জাম।
