AC220V 50HZ সমান্তরাল নির্ভুলতা 0.05 মিমি পিসিবি ভি কাট মেশিন

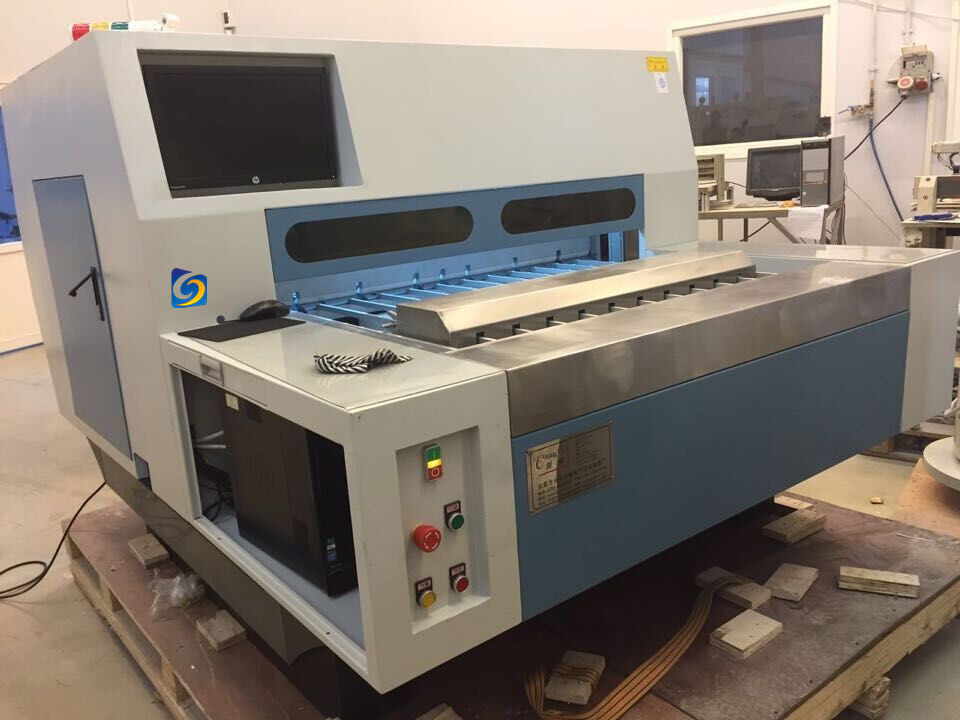

CNC V-CUT মেশিন YSVC-1200 / Pcb V কাট মেশিন

CNC V-CUT মেশিন YSVC-1200 বৈশিষ্ট্য:

স্পেসিফিকেশন

1. মেশিনের নাম: CNC V-CUT মেশিন YSVC-1200।

2, পাওয়ার: AC220V ± 5V, 1 ¢ 50HZ 5KVA (প্রয়োজনীয়তা অবশ্যই একটি পাওয়ার রেগুলেটর দিয়ে সজ্জিত হতে হবে)

3, গ্যাসের উৎস: 0.5Mpa 50NL/মিনিট

4, ভ্যাকুয়াম: বাতাসের সর্বনিম্ন পরিমাণ 15m3 / মিনিট;ন্যূনতম স্ট্যাটিক চাপ 50mm/Aq

5, মেশিনিং সর্বাধিক আকার: 1250 মিমি * 650 মিমি

6, প্রসেসিং ন্যূনতম আকার: 105mm * 105mm

7. বোর্ডের বেধ: 0.4 মিমি ~ 3.2 মিমি

8, যথার্থতা: সমান্তরাল নির্ভুলতা ± 0.05 মিমি, অবশিষ্ট বেধ নির্ভুলতা: ± 0.05 মিমি, পিচ: ± 0.05 মিমি উপরের এবং নীচের ফলকের প্রান্তিককরণ ± 0.05 মিমি

9, প্রক্রিয়াকরণ অবস্থান: প্রথম কাটার থেকে প্রান্তের দূরত্ব সর্বনিম্ন 8 মিমি, কাটিং লাইনের একটি একক পাশ সীমাহীন সংখ্যা প্রক্রিয়াকরণ, নির্বিচারে সেট করা যেতে পারে।

10. মেশিন ড্যাগার গণনা: মেশিন প্রসেসিং জাম্প ছুরি ব্লেড এবং ছুরি অবস্থান নির্বিচারে সংখ্যা সেট করা যেতে পারে.

11. অবশিষ্ট বেধ সেটিং: মেশিনে তিন ধরনের অবশিষ্ট বেধ একটি একক পৃষ্ঠের অবশিষ্ট বেধের তিনটি ভিন্ন শেডে সেট করা যেতে পারে।

12. মেশিনের গঠন: মেশিন ঢালাই মেশিন বেস ইন্টিগ্রেটেড নকশা পদ্ধতি গ্রহণ করে, মেশিনের কার্যক্ষমতার স্থায়িত্ব নিশ্চিত করতে।

দ্বিতীয়ত, অপারেটিং সিস্টেম

1. মেশিনটি মাইক্রোসফ্ট উইন্ডোজএক্সপি সিস্টেম ব্যবহার করে, সমস্ত ইংরেজি অপারেশন ইন্টারফেস, বোঝা সহজ, অ্যাক্সেসযোগ্য, প্যারামিটার সেটিং পদ্ধতি সহজ।প্রথমে, প্লেটের মাত্রার সংখ্যা সেট করুন, তারপরে কাটিং লাইন ডেটার অবস্থান সেট করুন, আবার অবশিষ্ট বেধের প্রক্রিয়াকরণ সম্পূর্ণ করতে সেট করুন।

2. মেশিনটি চিত্র প্রদর্শন করে, রিয়েল-টাইম ট্র্যাকিং প্রক্রিয়া আইকন বর্তমান প্রক্রিয়াকরণ অবস্থান প্রদর্শন করে, অপারেটরকে বাস্তব সময়ে পুরো প্রক্রিয়াটি বুঝতে অনুমতি দেয়।

3. মেশিনের একটি পরীক্ষা ফাংশন আছে, সম্পূর্ণ ডেটা সেটে স্ক্র্যাপের অনুপযুক্ত সেটিং ডেটা শীট এড়ানোর জন্য প্রথম বোর্ডের পরে পরীক্ষাগুলি ব্যবহার করে কাটিং পজিশন চেক করার জন্য স্বল্প দূরত্ব কাটার পরীক্ষা করা যায় এবং প্রকৃত অবস্থানটি সামঞ্জস্যপূর্ণ, যেমনটি মেলে না। পরামিতি সংশোধন প্রক্রিয়াকরণ।

4. মেশিন টুল সুরক্ষা ফাংশন অবশিষ্ট বেধ এড়ানোর জন্য সেট করা হয় এবং টুলটি ক্ষতিগ্রস্ত হয় অনুপযুক্ত বাইরের ব্যাস সেট করার জন্য সেট করা হয়।

তৃতীয়, মেশিন হার্ডওয়্যার কনফিগারেশন

1. মেশিনের অক্ষগুলি মেশিনের স্থায়িত্ব এবং কার্যকারিতা নিশ্চিত করার জন্য আমদানি করা সার্ভো নিয়ন্ত্রণ ব্যবস্থা ব্যবহার করে সঞ্চালিত হয়েছিল, প্লেট অক্ষ, ছুরির খাদ এবং ছুরি-অক্ষ সার্ভো এবং সার্ভো মোটর, সার্ভো হুইল সার্ভো এবং সার্ভো মোটরগুলিতে ঠেলে দেওয়া হয়েছিল৷

2. মার্কিন যুক্তরাষ্ট্র ছয় অক্ষ গতি নিয়ন্ত্রণ কার্ড দ্বারা প্রধান নিয়ন্ত্রণ.
